Описание

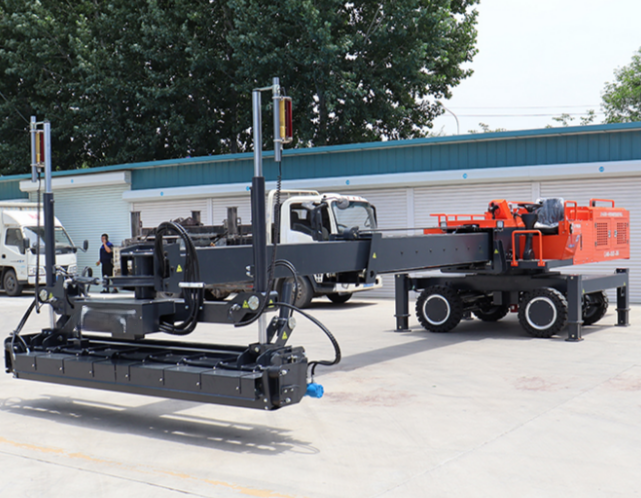

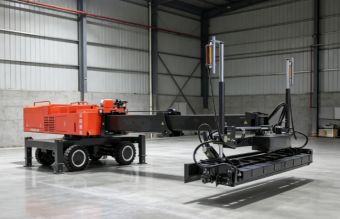

Телескопическая лазерная выравнивающая машина для бетона, модель GD6
Основной блок (машина):
Размер основного блока: 7700 × 2300 × 2200 мм
Размер деревянного ящика для комплектующих: 1900 × 700 × 650 мм
Объём: 39,8 м³
Вес: 6,5 тонны
Двигатель и характеристики:
Двигатель: Yanmar 4TNV94L, 50 л.с.
Рабочая ширина: 3 м
Длина телескопической стрелы: 6 м
Лазерный передатчик: Topcon / Leica
Лазерный приемник: Topcon / Leica
Данная модель может вращаться на 360°, оснащена телескопической стрелой 3/6 м и отдельным сенсорным пультом управления выносными опорами;
Машина оснащена самой передовой лазерной системой и полностью гидравлической системой управления, что обеспечивает более высокую точность выравнивания и плотность бетонной поверхности;
Ширина выравнивания — 2955 мм, за один проход обрабатывается 18 м² бетона. Гибкая и эффективная гидравлическая система позволяет контролировать высоту отвала и распределительного шнека, поддерживая ровность выравнивающего слоя;
Особенно подходит для бетона с низкой осадкой конуса или бетона с крупным заполнителем и стальной фиброй.
Технические характеристики:
|
Параметр |
Значение |
Параметр |
Значение |
|
Двигатель |
Лазерная система управления |
||
|
Модель |
GD6 |
Способ управления |
Микрокомпьютерное лазерное сканирование |
|
Тип |
Дизельный, 4-тактный, с водяным охлаждением, 4 цилиндра |
Эффект управления |
Плоскость, откос или двухскатный профиль |
|
Мощность |
35,5 кВт / 50 л.с. |
Привод |
Гидравлический мотор |
|
Ёмкость топливного бака |
110 л |
Лазерная система |
Topcon (Япония) |
|
Расход топлива |
5 л/ч |
Система выравнивания |
|
|
Ходовая часть |
Материал |
Магниевый сплав |
|
|
Привод |
Гидравлический, 4WD |
Ширина выравнивания |
2955 мм |
|
Режим поворота |
Передние колеса / все колеса / «краб» |
Способ распределения |
Шнековое распределение |
|
Колеса |
Непрокольные шины |
Привод шнека |
Гидравлический мотор |
|
Выносные опоры |
4-опорная автоматическая регулировка |
Возмущающая сила |
3000 Н |
|
Скорость движения |
0–5 км/ч |
Частота вибрации |
60 Гц |
|
Рабочая скорость |
20 м/мин |
Угол качания |
± 45° |
|
Положение оператора |
Слева |
Управление регулировкой выравнивающей головки |
Пропорциональное |
|
Вперёд/назад |
HST, бесступенчатая передача |
Высота выравнивающей головки |
500 мм |
|
Поворот |
Руль |
Точность управления |
± 1,5 мм |
|
Телескопическая стрела |
Размеры и вес |
||
|
Длина |
6000 мм |
Транспортные размеры |
7300 × 2250 × 2300 мм |
|
Способ управления |
Ручной, бесступенчатая передача |
Вес |
6500 кг |
Области применения: Строительство, промышленные полы, склады, ангары, дорожные работы, крупные объекты и др.
В стоимость не включены наладочные работы.
