Описание

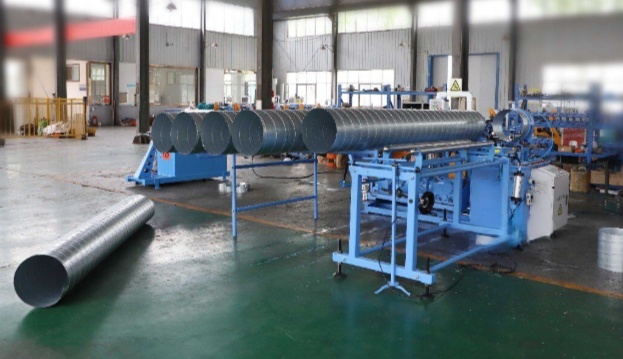

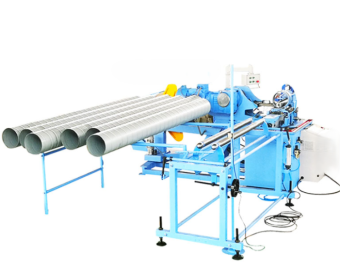

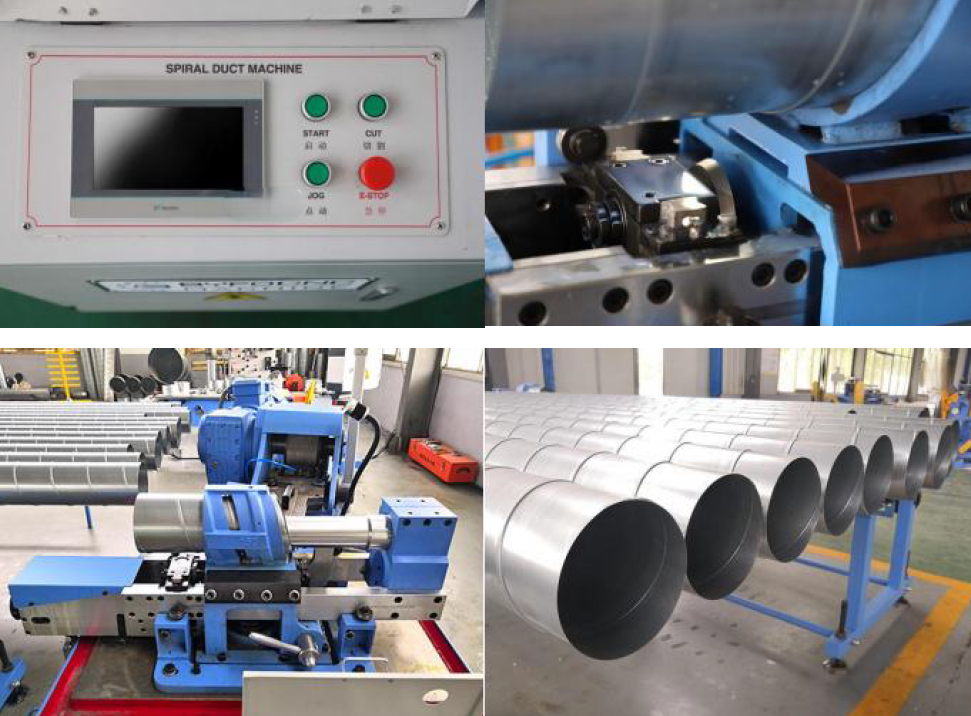

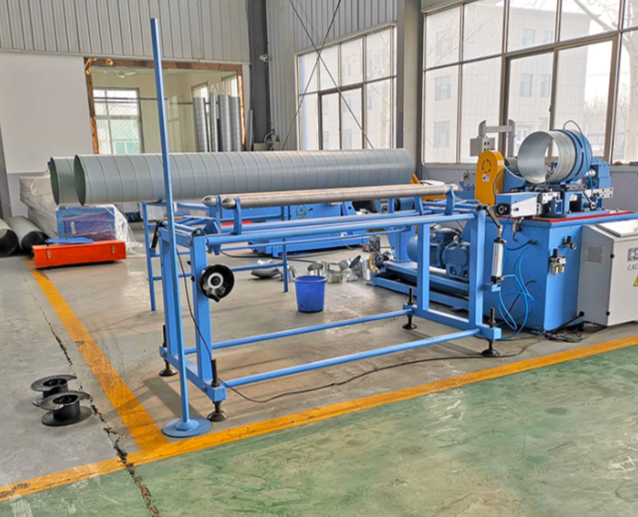

Станок для навивки труб с плазменной резкой, модель F1600
Основные технические параметры:
Диапазон диаметров - 100–1600 мм
Толщина материала - Оцинкованная сталь: 0,5–1,2 мм
Нержавеющая сталь - 0,4–0,8 мм
Ширина стальной ленты - 137 мм
Скорость подачи - 40 м/мин
Мощность двигателя - Главный двигатель: 11 кВт;
гидравлический двигатель: 0,75 кВт;
двигатель замкового ролика: 0,12 кВт
Способ резки - Стандартный: роликовый нож (0,4–0,9 мм, диаметр < 1000 мм)
Опционально: плазменный резак (1,0–1,2 мм, диаметр > 1000 мм)
Приводная система - Электрическая и пневматическая (для резака); гидравлическая (для подачи роликов)
Вес - 1500 кг
Габаритные размеры - 3400 × 1800 × 1800 мм
- 2000 × 1000 × 1100 мм (трубодержатель)
Комплектующие:
|
Компонент |
Бренд / Производитель |
Модель / Характеристика |
|
Двигатель и редуктор |
Autofast Technologies (Китай) |
Главный двигатель 11 кВт |
|
Частотный преобразователь |
SAVCH (Тайвань) |
S3100 |
|
ПЛК |
XINJE (Китай) |
XC3-42RT-E |
|
Электронные компоненты |
CHNT (Китай) |
Контакторы, реле, автоматические выключатели, кнопочные переключатели и др. |
|
Сенсорный экран |
WECON TECHNOLOGY (Китай) |
LEVI700LK |
|
Гидравлический клапан |
Huade (Пекин, Китай) |
|
|
Гидравлический насос |
Huade (Пекин, Китай) |
давление ≤ 30 МПа |
|
Пневматические компоненты |
Китай |
|
|
Материал роликов |
GCr15 |

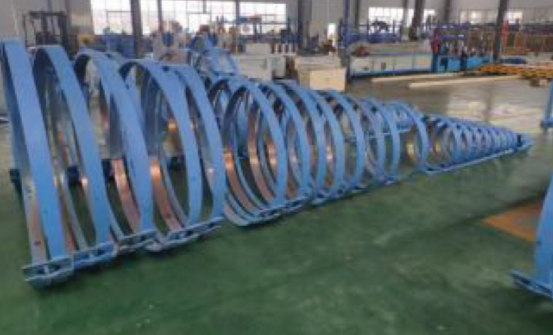

Фиксированные формовочные формы:
Диапазон размеров: 100–1600 мм.
В комплект поставки входит 5 фиксированных форм (100, 200, 300, 400, 500 мм).
Если требуются другие размеры, изготовление по индивидуальному заказу.
Подготовка перед запуском, пуско-наладкой:
Оцинкованная сталь толщиной 0,4–1,2 мм или другой подходящий материал для систем вентиляции и кондиционирования (HVAC).
Воздушный компрессор (4,5 кВт).
Смазочное масло
Гидравлическое масло № 46.
В стоимость включены пуско-наладочные работы.
