Описание

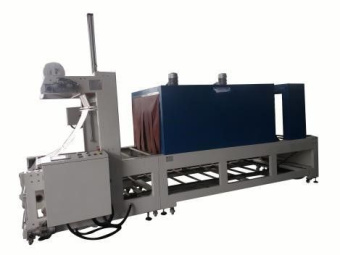

Данная модель разработана и ориентирована на шинную промышленность.
В машине используется ПЛК-управление и человеко-машинный интерфейс. После упаковки продукция имеет аккуратный и компактный внешний вид, что обеспечивает сохранность качества продукции и удобство транспортировки.
Процесс упаковки: Подача → Запайка в рукав → Сборка (сжатие) → Охлаждение → Съем
Подача: Оператор вручную помещает шину на роликовый конвейер для подачи.
Запайка в рукав: Пневматический цилиндр запайки и пневматический цилиндр резки пленки работают одновременно, завершая запайку и резку.
Сборка (сжатие): После запайки упакованный продукт поступает в устройство сжатия для сжатия.
Охлаждение: После сжатия продукт поступает в устройство охлаждения, расположенное в хвостовой части машины.
Съем: Оператор вручную снимает полностью упакованную шину.
Технические параметры:
Форма упаковки: Упаковка в рукав (чулок).
Спецификация упаковки: Ø 700, W 250 мм.
Внешний диаметр упаковки: 700 мм.
Скорость упаковки: около 3–5 упаковок/мин.
Упаковочный материал: ПЭ-пленка для усадочной упаковки.
Требования к электропитанию: 380 В ± 10%, 50 Гц.
Требования к сжатому воздуху: 0,6 МПа, 0,96 л/мин (воздушный компрессор приобретается покупателем отдельно).
Высота рабочего стола 850 + / - 50 мм
Мощность 1800 Вт
Время / температура запайки 1,5–3,5 с / постоянная температура
Ширина / толщина упаковочной пленки: МАКС 1100 мм / 0,05–0,15 мм
Термоусадочная печь
Скорость конвейера Макс. 10 м/мин
Размеры машины 4700 × 1400 × 2050 мм (может быть изготовлена по размерам заказчика на месте)
Максимальный размер упаковки Ø 800 мм
Напряжение питания: Трехфазная, трехпроводная, 380 В / 50 Гц
Общая мощность: Мощность нагрева 48 кВт·ч, мощность при периодической работе 45 кВт·ч.
Мощность 0,75 кВт, мощность двигателя вентилятора 0,75 кВт
Конструкция и особенности оборудования:
Первая секция запайки использует технологию горячей резки, что обеспечивает прочное соединение шва, ровные края и высокое качество соединения.
Корпус запайки приводится в движение пневматическим цилиндром, что гарантирует стабильность и надежность резки пленки.
Подача осуществляется с помощью роликового конвейера.
Нагревательная часть использует электронагревательные трубки из нержавеющей стали, которые обеспечивают стабильное и равномерное рассеивание тепла и длительный срок службы.
Конфигурация:
ПЛК Delta
Главный выключатель Chint
Сенсорный экран Delta
Частотный преобразователь Delta
Фотоэлектрический датчик Kenson
Контроллер температуры Omron
Двигатель конвейера Wanxin
Пневматический цилиндр запайки AirTAC
Электромагнитный клапан AirTAC
В стоимость включены пуско-наладочные работы
