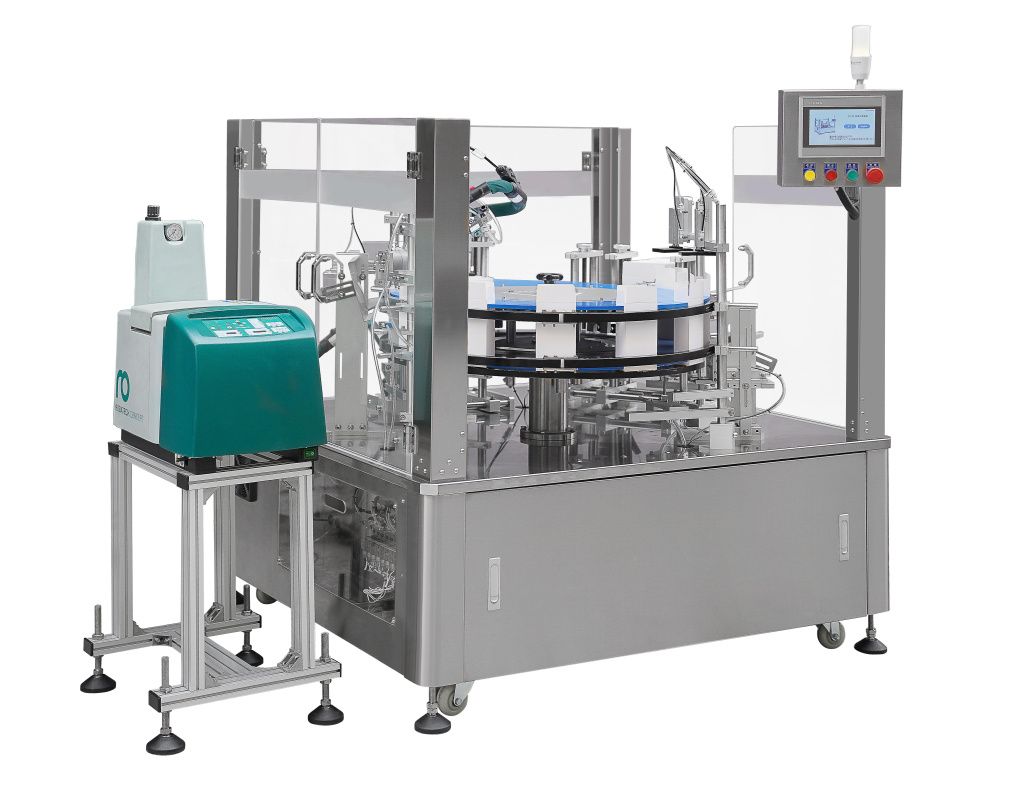

Станок для складывания коробок D20

В комплект поставки включены 3 пресс-формы (1 форма на один размер коробки)

Клеевой аппарат для горячего расплава

Параметры:

Мощность: 1,5 кВт
Напряжение: AC220 В ± 10 %, однофазное, 50/60 Гц
Производительность: 20–40 коробок в минуту
Диапазон длины коробки (A): 20–120 мм
Диапазон ширины коробки (B): 20–120 мм
Диапазон высоты коробки (H): 60–220 мм
Требования к картону: 250–350 г/м²
Количество рабочих позиций: 12
Режим управления: ПЛК с сенсорным экраном, интерфейс на английском языке
Тип привода: Пневматический
Рабочее давление: 0,5–0,8 МПа
Расход воздуха: 260 л/мин

Компрессор не включен в стоимость
Уровень шума: ≤ 80 дБ
Вес: около 650 кг
Габаритные размеры: Д 1250 × Ш 1700 × В 1450 мм

Последовательность операций:
1.1. Подача коробки на поворотный стол
1.2. Складывание нижних малых клапанов коробки
1.3. Складывание нижнего большого клапана коробки
1.4. Прижим нижнего большого клапана коробки
1.5. Опускание продукта в коробку
1.6. Складывание верхних малых клапанов коробки
1.7. Складывание верхнего большого клапана коробки
1.8. Прижим верхнего большого клапана коробки
1.9. Выталкивание готовой коробки

Современная система управления на базе ПЛК в сочетании с 5,7-дюймовой цветной сенсорной панелью позволяет легко настраивать и изменять параметры.

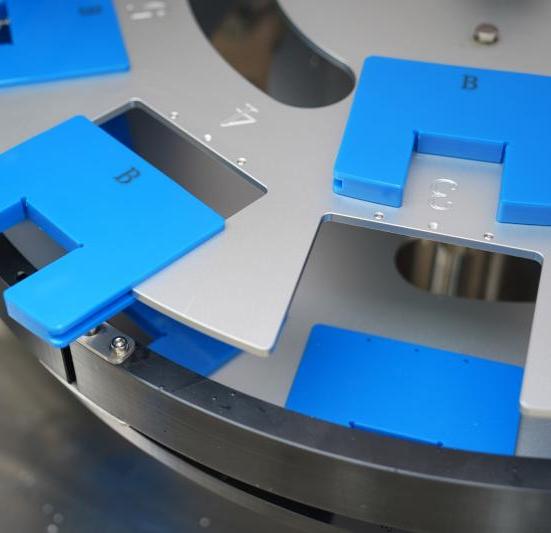

Поворотный стол с 12 рабочими позициями позволяет упаковывать до 25–35 коробок в минуту.

Конструкция выполнена из нержавеющей стали SS304.

Быстрая смена оснастки — сокращает время простоя при переналадке на коробки других размеров

Основные узлы

Бренд ПЛК SIEMENS

Пневматические компоненты FESTO/SMC/AIRTAC

Сенсорный экран SIEMENS

Фотоэлектрический переключатель SICK

Датчики приближения OMRON

Частотный преобразователь DANFOSS

Энкодер OMRON

Кнопки SCHNEIDER
