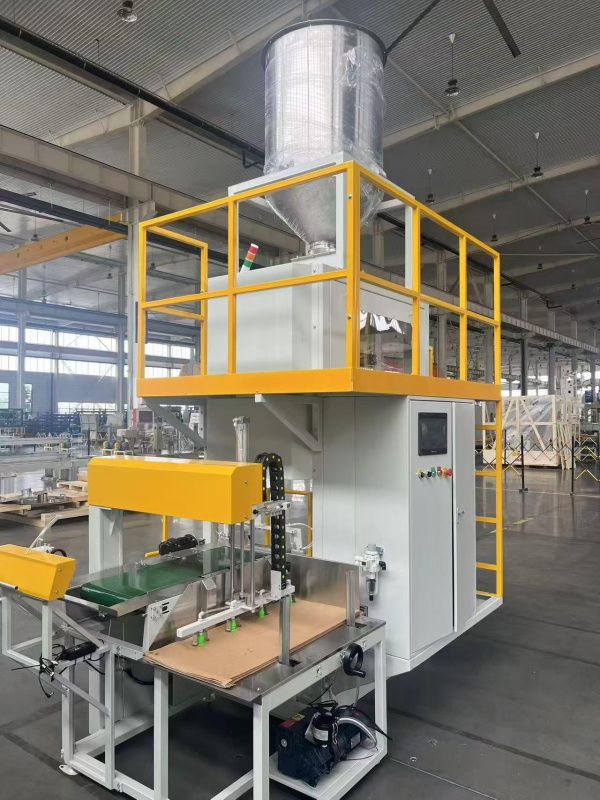

Описание
Технические параметры
Производительность 30–180 мешков/час
Точность ±0,2%
Габариты машины 2800 (Д) × 2400 (Ш) × 2650 (В) мм
Ёмкость магазина мешков: До 100 мешков
Способ работы с мешками: Роботизированный захват, удержание и передача мешка
Способ герметизации: Обёртывание края крепированной бумагой с прошивкой
Система управления: ПЛК Siemens
Материал машины: Детали, контактирующие с продуктом, из нержавеющей стали 304; остальные части — из углеродистой стали с порошковым покрытием
Электропитание: AC 380 В ±10 %, 50 Гц ±0,5 Гц
Подача сжатого воздуха: Давление: 0,5–0,7 Мпа
Компрессор не включен в стоимость
Рабочая температура: От –15 °C до +45 °C
Общая мощность 1,85 кВт
Система взвешивания
Комбинированная пневматическая гравитационная система подачи
Машина использует комбинированный пневматический цилиндр, трёхступенчатый механизм гравитационной подачи с открыванием бункера от цилиндра.
Такая конструкция эффективно решает распространённые проблемы, такие как частые отказы механизма подачи и нестабильная работа.
Подача материала осуществляется за три этапа (грубая, средняя и точная подача) с мгновенным отсечением, а взвешивание завершается за один цикл.
Пространственная подвесная система с тремя тензодатчиками в одной плоскости
Взвешивающий бункер использует передовую конструкцию подвески на трёх тензодатчиках.
По сравнению с традиционными конструкциями с одним тензодатчиком, данная система сохраняет высокую стабильность при высокоскоростном непрерывном взвешивании и значительно улучшает помехоустойчивость.
Конструкция взвешивающего бункера
Машина использует бункерную систему взвешивания нетто. Взвешивающий бункер изготовлен из нержавеющей стали SS304. Оснащён рычажным самоблокирующимся механизмом.
Материал подаётся непосредственно во взвешивающий бункер с небольшой высоты падения, точной конструкцией и отличной герметичностью.
Бункер закреплён непосредственно на тензодатчиках, без прямого внешнего контакта, что обеспечивает более высокую точность взвешивания. Коническая конструкция бункера исключает застойные зоны, обеспечивает полную выгрузку, плавный поток материала, низкий уровень шума, а также гарантирует гигиеничность работы и точность измерения.
Шкаф управления с сенсорным экраном
Система использует передовые модули взвешивания в сочетании с сенсорным HMI-интерфейсом.
Шкаф управления оснащён поворотной шарнирной консолью, что позволяет менять его ориентацию для удобства работы.
Устройство захвата мешка:
Используется механизм захвата мешка с открыванием наружу, приводимый в действие пневматическими цилиндрами.
Особенности: лёгкая загрузка мешка, надёжный захват, простота эксплуатации, удобство обслуживания.
Конструкция без застойных зон и защита от посторонних предметов:
Как подача, так и выгрузка при взвешивании выполнены по вертикальной и широкоугольной схеме потока, полностью автоматизированы, без застойных зон материала, что эффективно предотвращает попадание посторонних предметов.

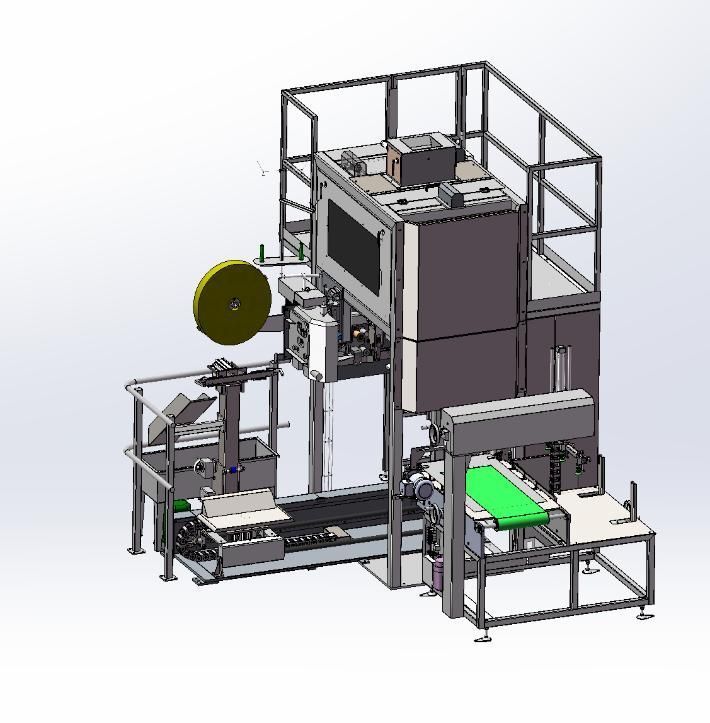

Магазин пустых мешков:
Магазин пустых мешков используется для хранения пустых мешков и обеспечивает автоматическую подачу мешков для всей упаковочной системы.

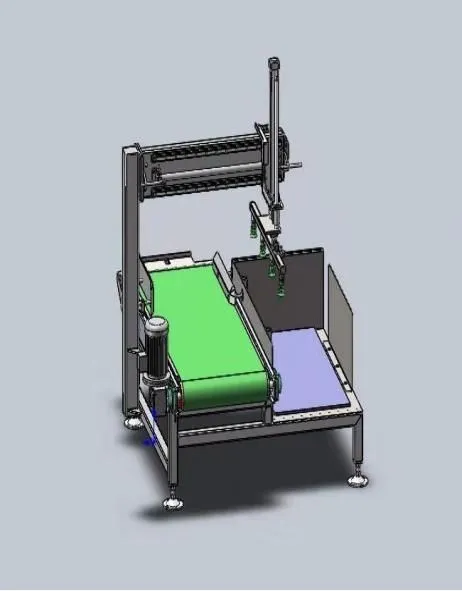

Робот подачи мешков: Манипулятор подачи мешков автоматически захватывает мешки из магазина мешков и передаёт их в позицию зажима мешка.
Загрузочный патрубок для открывания и наполнения мешка: Загрузочный патрубок полностью раскрывает горловину мешка и направляет материал внутрь, обеспечивая контроль пылевыделения во время наполнения.
Узел удержания и передачи мешка: После наполнения горловина мешка зажимается, и заполненный мешок передаётся через направляющую станцию к прошивной машине. После прошивки мешок выталкивается на транспортёр.
Прошивная машина: Автоматически прошивает и закрывает горловину мешка после наполнения.
Компоненты:
Вакуумный насос Zhongde (Шанхай)
Пневматический цилиндр SNS
Стандартный электродвигатель Shengbang
Серводвигатель Shihlin
ПЛК Siemens
Сенсорный экран (HMI) Siemens
Импульсный источник питания Schneider
Переключатель Schneider
Автоматический выключатель Schneider
Контактор переменного тока Schneider
Мотор-автомат (защита двигателя) Schneider
Тепловое реле Schneider
Конечный выключатель Schneider
Фотоэлектрический датчик SICK
Тензодатчик (весовой датчик) Transcell
В стоимость включены пуско-наладочные работы
