Описание
Описание: Широко используется для весовой упаковки хлопьев, кусковых материалов, гранул и других частиц в пластмассовой, угольной, удобрительной, химической, пищевой, зерновой, комбикормовой, цементной, горнодобывающей и других отраслях промышленности.
Технические параметры
Диапазон веса 18–20 кг
Точность ±0,2–0,5%
Электропитание ~5 кВт, 380 В, 50 Гц
Подача воздуха 0,4–0,6 Мпа
Компрессор не включен в стоимость
Скорость упаковки 150–200 мешков/час (зависит от свойств материала, размеров мешка и скорости работы оператора)
Материал машины: Упаковочная машина полностью изготовлена из нержавеющей стали 304.
Конструкция
Накопительный бункер объёмом 0,5 м³: предназначен для хранения материала и обеспечения равномерной и непрерывной подачи при упаковке. Изготовлен из нержавеющей стали 304.
Двухступенчатая система дозирования: использует конвейерную дозирующую конструкцию, управление через компьютерный преобразователь частоты или редукторный двигатель для обеспечения быстрой и медленной подачи. В зависимости от типа материала можно регулировать скорость подачи путём настройки преобразователя частоты (без помех). Максимальный диапазон регулировки — 100%.
Двухступенчатая система взвешивания: Использует высокоточные тензодатчики, отличающиеся долговечностью, стабильной работой и устойчивостью к ударам. Они соединены с устройством захвата мешка через систему привода для системы взвешивания брутто.

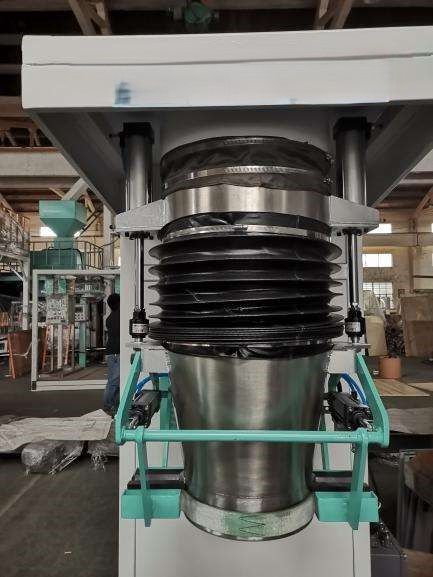

Подъёмное устройство захвата мешка:
Позволяет аккуратно опускать наполненный мешок на ленту, эта уникальная конструкция эффективно предотвращает высыпание продукта. Использует пневматическое зажимное устройство, состоящее из кольцевого зажимного бункера, системы зажима, исполнительного механизма, подъёмного цилиндра и датчика установки мешка.
Кольцевой зажимной бункер оснащён системой отвода воздуха. Если во время наполнения мешка образуется пыль, на выходе может быть установлен раструбный пылеотводящий зонт, подключаемый к заводской системе пылеудаления, что улучшает условия труда операторов.
Блок управления взвешиванием: Включает шкаф управления взвешиванием, электромагнитный клапан, датчик приближения, весовой терминал, программируемый контроллер взвешивания, изолирующий трансформатор, источник питания и соответствующие компоненты.
Прошивная машина с ленточным транспортёром 5 м
Подходит для зашивки полипропиленовых мешков, мешков из джута, тканевых и бумажных мешков.
Одноигольная, двухниточная.
Высокое качество прошивки, надёжные механические характеристики.
Прошивная головка
· Максимальная скорость: 1900 об/мин
· Рабочая скорость: 1700 об/мин
· Максимальная толщина прошивки: 8 мм
· Диапазон регулировки длины стежка: 6,5–11 мм
· Способ обрезки ниток: ручной
· Модель иглы: 80800 × 250#
· Тип стежка: 401
Колонна (стойка)
Высота прошивной головки регулируется для адаптации к различным размерам упаковочных мешков. Включает: шкаф управления, контур управления реверсом транспортёра, контур управления пуском и остановом прошивной машины, кнопку управления реверсом транспортёра и ножной переключатель пуска/останова прошивной машины.
Высота прошивной головки: 750–1400 мм (измеряется от пола до иглы).
Приводной двигатель: 380 В, 50 Гц, 0,37 кВт.
Ленточный транспортёр:
Включает: раму транспортёра, специальную резиновую транспортёрную ленту, приводной двигатель, редуктор и т. д.
Длина транспортёра: 5000 мм;
Ширина ленты: 300 мм;
Скорость транспортировки: 8 м/мин (согласована со скоростью прошивной машины);
Высота транспортировки: 350 мм ± 50 мм;
Боковые направляющие: предусмотрены боковые поручни для предотвращения падения мешков.
Электропитание: 380 В, 50 Гц, 0,75 кВт.
Материал: нержавеющая сталь 304.
Конфигурация:
Тензодатчик (весовой датчик) Suncell (США)
Пневмоцилиндр Airtac (Китай)
Электромагнитный клапан Airtac (Китай)
Двигатель Wannan (Китай)
В стоимость включены пуско-наладочные работы
