Описание
Полностью автоматическая линия по производству алюминиевых туб (60 туб/мин, D11–D25 мм)
Полностью автоматическая линия по производству алюминиевых туб (60 туб/мин, D12.7–D25 мм)
Комплектация:
1 Экструзионный пресс 80 т
2 Обрезной станок
3 Печь отжига (электрическая)

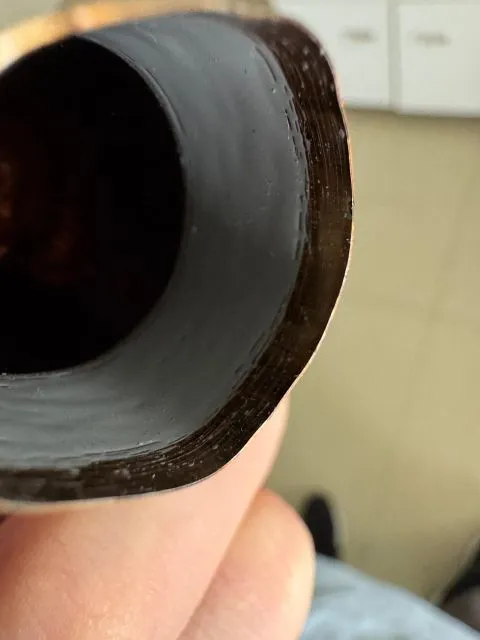

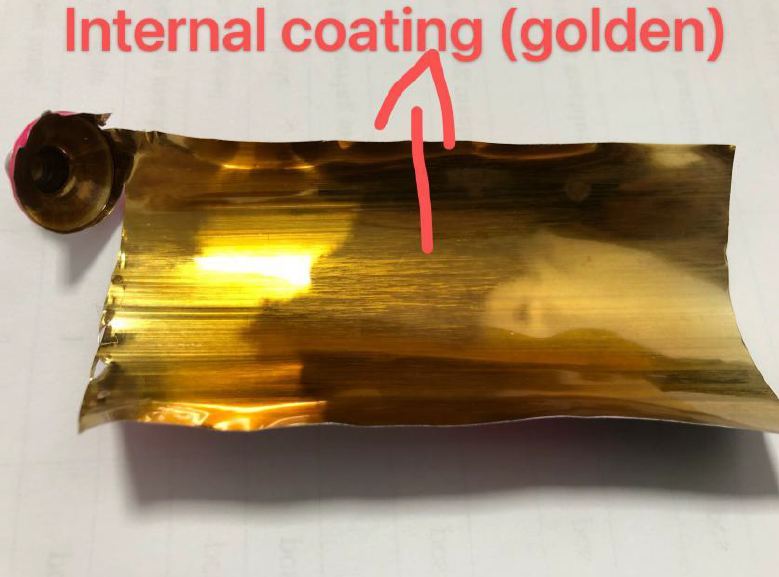

4 Машина для нанесения внутреннего покрытия
5 Печь для сушки лака (электрическая)

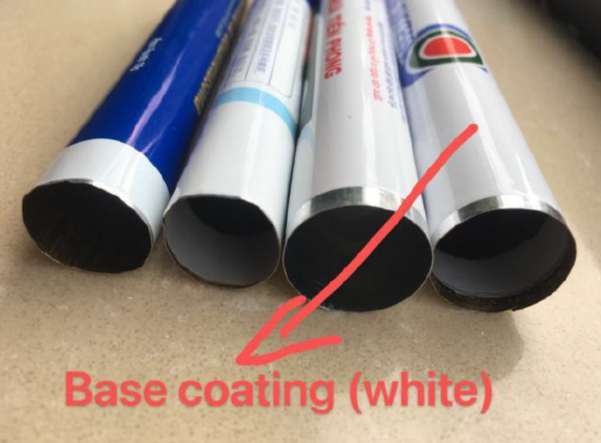

6 Машина для нанесения базового покрытия
7 Печатная машина (6 цветов)
8 Сушильная печь (2 электрические печи, 1 комплект портального типа)
9 Укупорочная машина
10 Машина для латексирования
11 Упаковочная машина
Описание линии, технические параметры узлов:
1. Диаметр тубы: φ11–φ27 мм
2. Максимальная длина: 150 мм
3. Скорость производства: 70–120 шт./мин
4. Мощность главного двигателя: 7,5 кВт
5. Габаритные размеры: 2800×1460×1450 мм
6. Вес нетто: 4200 кг
II. Обрезной станок для алюминиевых туб
1. Диаметр тубы: φ11–φ25 мм
2. Длина тубы: менее 150 мм
3. Скорость производства: до 60 туб/мин
4. Мощность: 2,2 кВт
5. Вес нетто: 1300 кг
6. Габаритные размеры: 2100×1750×1100 мм
III. Печь отжига для туб
1. Скорость производства: 60 туб/мин
2. Диапазон диаметров туб: φ11–φ25 мм
3. Электрическая мощность нагрева: 4 кВт × 8
4. Мощность двигателя: 0,75 кВт
5. Рабочая температура: 200–500 °C
6. Форма транспортного жёлоба: C-образная
7. Время обработки: 150 с
8. Габаритные размеры (с цепным транспортёром): 4627×1300×3040 мм
9. Вес нетто: 1800 кг
10. Комплектация — по требованию заказчика
IV. Машина для нанесения внутреннего покрытия
1. Диаметр тубы: φ11–φ25 мм
2. Длина тубы: менее 150 мм
3. Скорость производства: до 60 туб/мин
4. Давление воздуха: ≥ 5,5 кг/см²
5. Количество циклов распыления: 2
6. Мощность: 5,6 кВт
7. Вес нетто: 2200 кг
8. Габаритные размеры: 3000×1600×2150 мм

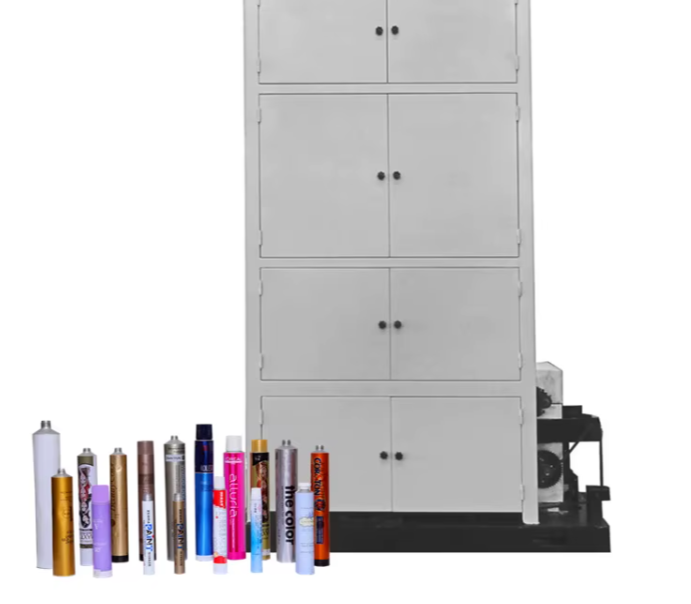

V. Печь для отверждения лака на тубах
1. Скорость: до 60 шт./мин
2. Диаметр тубы: φ11–φ25 мм
3. Электрическая мощность нагрева: 4 кВт × 10
4. Мощность двигателя: 0,75 кВт
5. Рабочая температура: 200–500 °C
6. Транспортёрный жёлоб: C-образная лодочка
7. Время обработки: 240 секунд
8. Габаритные размеры: 1520×920×3040 мм
9. Вес: 1800 кг
VI. Машина для нанесения базового покрытия на алюминиевые тубы
1. Диаметр тубы: φ11–φ25 мм
2. Скорость производства: до 60 туб/мин
3. Мощность: 2,2 кВт (главный двигатель отсутствует при подключении к печатной машине)
4. Вес нетто: 1800 кг
5. Габаритные размеры: 2500×1800×1200 мм
VII. Печатная машина для туб (6 цветов)
1. Диаметр тубы: φ11–φ25 мм
2. Длина тубы: ≤ 220 мм
3. Скорость производства: до 60 туб/мин
4. Мощность главного двигателя: 4 кВт
5. Давление на входе: 0,4 МПа
6. Габаритные размеры: 2230×1600×1800 мм
7. Вес: 3900 кг
VIII. Сушильная печь
Рабочее время и габаритные размеры настраиваются в зависимости от производственных потребностей. Обычно время сушки в одной печи составляет 6 минут. Каждая из моделей JRD02 и JRS комплектуется одной печью.
1. Мощность нагрева: 1,2 кВт × 13 = 15,6 кВт (на одну печь)
2. Габаритные размеры: 2040×800×1412 мм
3. Шаг цепи: 40 мм
4. Максимальная длина тубы: 150 мм
5. Диаметр тубы: φ11–φ25 мм
6. Вес: 800 кг
IX. Укупорочная машина
1. Скорость производства: до 60 туб/мин
2. Диаметр тубы: φ11–φ25 мм
3. Длина тубы: ≤ 200 мм
4. Мощность двигателя: 2,2 кВт
5. Габаритные размеры: 2074×1210×1525 мм
6. Вес: 1800 кг

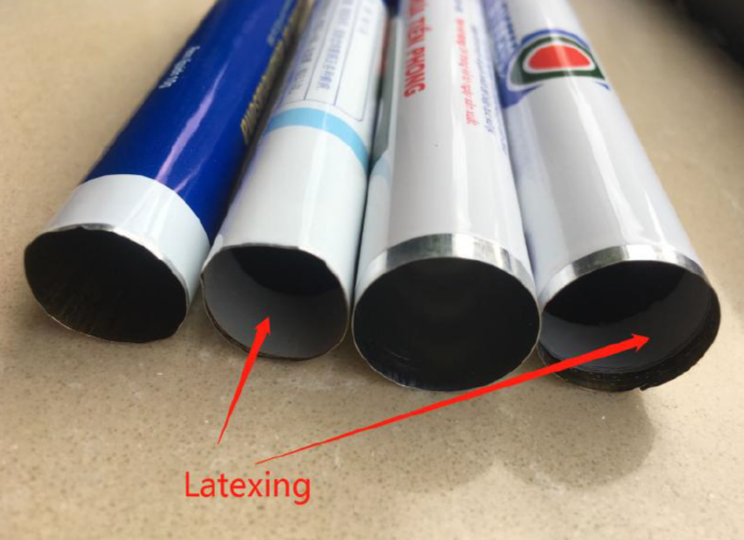

X. Машина для латексирования туб
1. Скорость производства: 60 туб/мин
2. Диаметр тубы: φ11–φ25 мм
3. Длина тубы: ≤ 200 мм
4. Давление воздуха: 4,5 кг/см²
5. Мощность: 2 кВт
6. Габаритные размеры: 1200×700×1100 мм
7. Вес: 300 кг
Данная производственная линия является полностью автоматической, каждая отдельная машина оснащена соединительными устройствами или
конвейерными цепями.

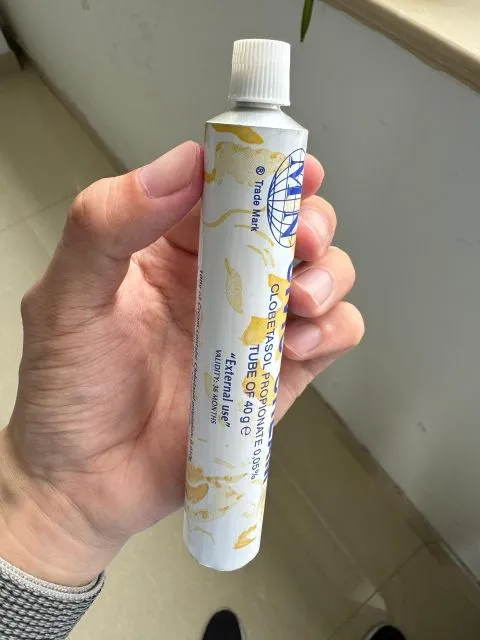

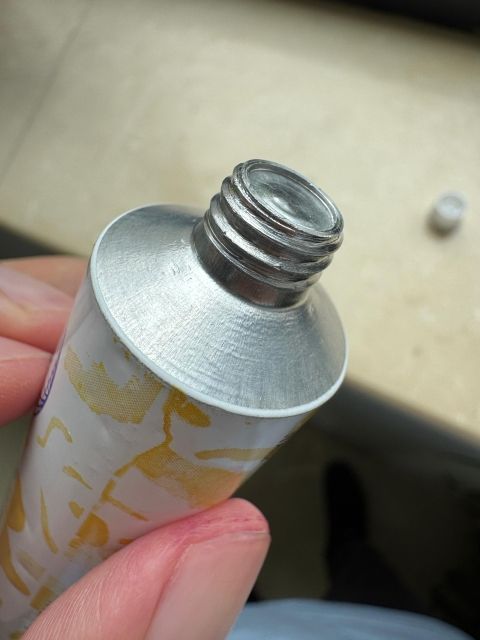

Данные тубы (готовые изделия) широко используются в пищевой, фармацевтической, косметической и химической промышленности.
Информация о материалах для линии производства алюминиевых коллапсируемых туб

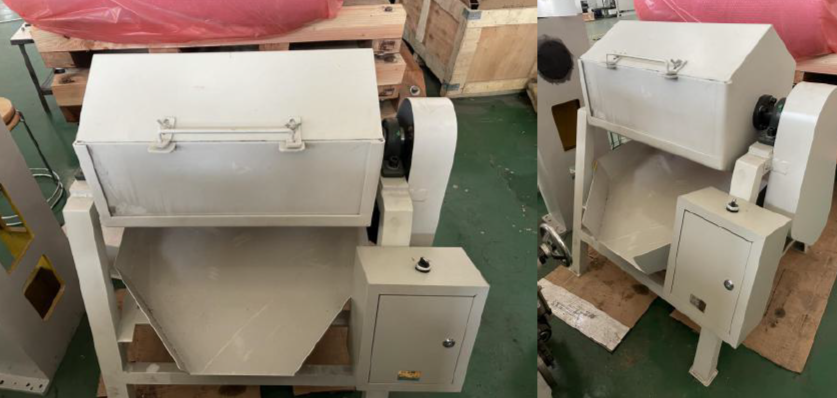

Устройство для галтовки (смесительный барабан) используется для тщательного смешивания исходных алюминиевых заготовок (слиз) и разделительного (антиадгезионного) агента.
Разделительный агент представляет собой белый порошок, основным компонентом которого является стеарат цинка. Он применяется в процессе штамповки алюминиевых туб для обеспечения плавного хода штамповки и лёгкого извлечения готовой тубы из пресс-формы.

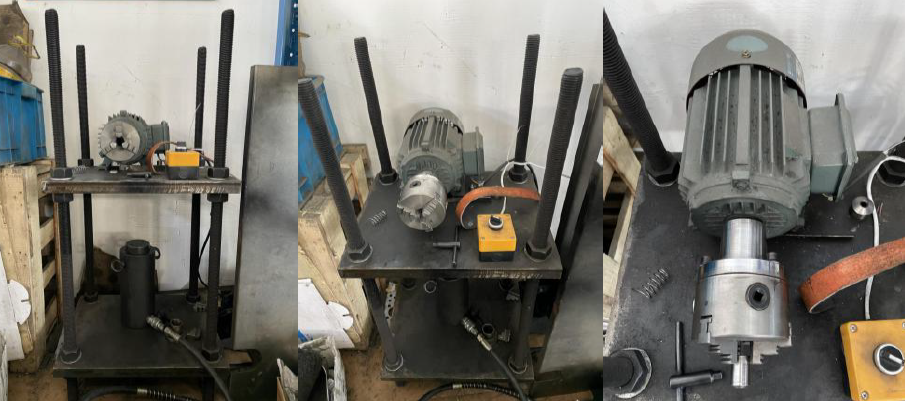

Инструмент для запрессовки сердечника в пресс-форму
Используется для полировки пресс-форм, запрессовки сердечника в нижнюю часть пресс-формы и выполнения других операций по установке и обработке формообразующих элементов.

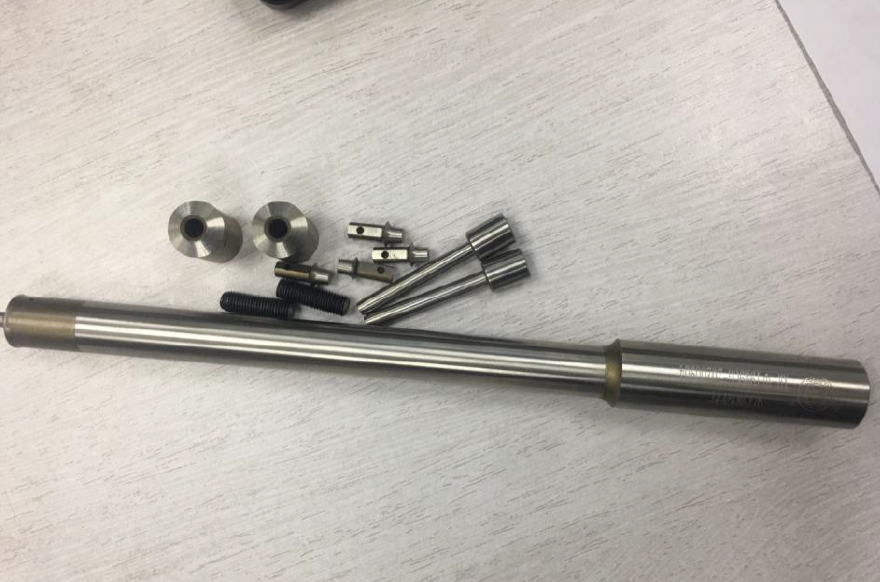

Пресс-формы для экструзионного пресса
Используются для штамповки и формовки алюминиевых туб. Находятся в прямом контакте с алюминиевыми заготовками и готовыми тубами, являются быстроизнашиваемыми деталями.
В стоимость включены пуско- надладочные работы.
