Описание
Комплектация:
Автоматическая фасовочная машина колбасного типа
Гидравлический экструдер
Описание:

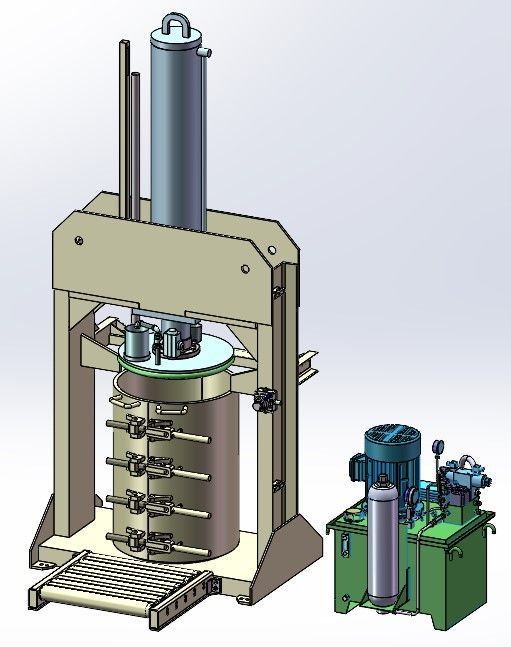

Гидравлический экструдер
Данная машина состоит из шасси, подъёмной рамы, цилиндра, прижимной плиты, герметизирующей крышки, гидравлической системы, системы стабилизации напряжения, системы контроля расхода на выходе и электрического шкафа управления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Конструкция: Простой тип с одним масляным цилиндром
Расчётное давление (МПа) 21 МПа
Основное усилие: 66 т, давление на выходе 2,5 МПа
Прижимная плита: Диаметр Φ570 мм
Материал: Q235, поверхность хромированная
Конструкция уплотнительного кольца: Отдельное одинарное уплотнение. Бутадиен-нитрильный каучук (NBR)
Гидравлическая станция: Маслобак: 100 л, мощность двигателя: 5,5 кВт 4Р, с гидроаккумулятором, воздушное охлаждение
Габариты ёмкости: Φ570 × H900 (мм), наружный диаметр Φ572 мм
Способ выдачи материала: Выход сверху, выходное отверстие 3″ «Зубчатый наконечник»
Мощность двигателя (кВт) 5,5 кВт
Габаритные размеры 1210(Д) × 800(Ш) × 2840(В) (мм)
Вес 1860 кг
Контакторы, автоматические выключатели, защитные автоматы и т.д.: Chint
Кнопки, сигнальные лампы: Schneider
Режим управления устройством: кнопочное управление

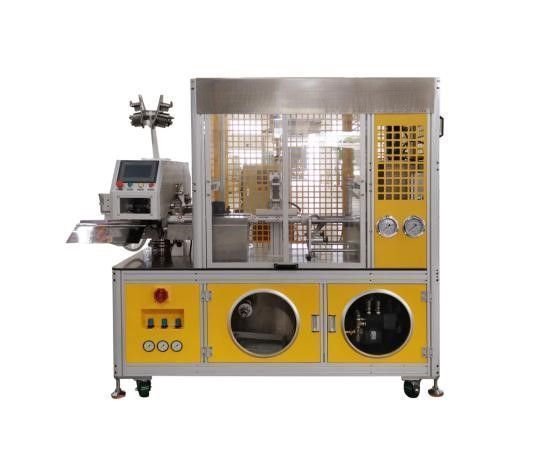

Автоматическая фасовочная машина колбасного типа
Автоматическая фасовочная машина разработана с учётом особенностей производства и предназначена в первую очередь для упаковки пастообразных материалов, таких как силиконовый герметик и полиуретановый герметик, в композитную плёнку. Машина имеет горизонтальную конструкцию, отличается компактностью, малыми габаритами и портативностью. В ней используются передовые пневматические системы, фотодатчики и интеллектуальное управление на базе ПЛК.
Основные процессы включают: изготовление рукава из гибкой упаковочной плёнки, точную дозированную фасовку под управлением ПЛК, формирование двойной клипсы (закрытие упаковки) и автоматическую отрезку готовых изделий.
Все четыре последовательно связанных этапа выполняются автоматически на единой рабочей платформе без вмешательства оператора.
Полностью автоматическая линия повышает качество продукции и эффективность производства, сокращает производственные потери и обеспечивает отличную герметичность упаковки.
Характеристики
Автоматическая протяжка упаковочной плёнки с регулируемым натяжением
Автоматическая обжимка и отрезка торца
Ручная регулировка объёма фасовки
Регулируемое давление термосварки и температура
Автоматический подсчёт количества
Свободный выбор между ручным и автоматическим режимом работы
Автоматическая индикация неисправностей и остановка машины
Основные технические параметры
Скорость фасовки: 18–25 шт/мин (скорость фасовки зависит от объёма дозирования)
Объём фасовки: 200–600 мл (мин. размер «колбаски» Φ45 мм)
Погрешность измерения объёма фасовки: ±0,5%
Ширина упаковочной плёнки: 160 мм (возможно изготовление под заказ)
Общая мощность: 9 кВт
Сжатый воздух: 0,4–0,7 МПа, расход воздуха: 0,1 м³/мин
Компрессор не включен в стоимость
Электропитание: переменный ток, 3 фазы, 5 проводов, 380 В / 60 Гц
Габаритные размеры: 2200 × 180 × 1900 (мм)
Вес: 1100 кг
В стоимость включены пуско-наладочные работы
