Линия розлива и упаковки овощного рагу в железные банки RP-98

Комплектация:

Стол для подачи, 1 компл.

Роторная насосная сервомашина для розлива с тремя головками, 1 компл.

Сервоустановка для вакуумной закатки банок, 1 компл.

Лазерный кодировочный аппарат (лазерный маркиратор), 1 компл.

Стол для сбора, 1 компл.

Формы для формования швов, 1 комплект

Описание:

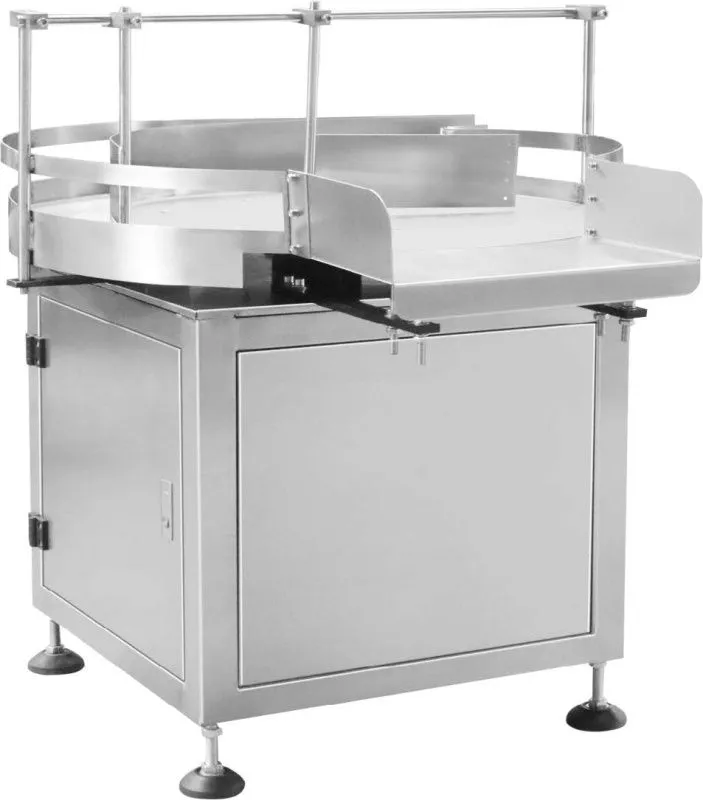

Стол для подачи

Материал: нержавеющая сталь 304

Диаметр поворотного стола: 800 мм

Скорость: 30-50 банок в минуту

Источник питания: 220 В, 50 Гц, 0,18 кВт

Размеры: длина 1000 мм, ширина 800 мм, высота 1200 мм

Функция: упорядочивания бутылок/банок, размещенных вручную

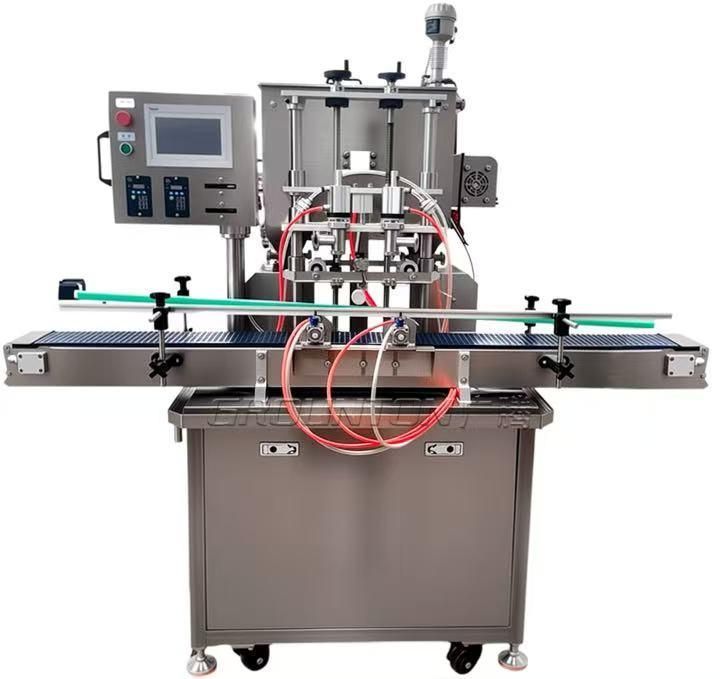

Машина для розлива сервоприводов с трехголовочным роторным насосом

Роторная система розлива: Каждая дозирующая головка использует роторный насос для объемного розлива, что обеспечивает короткие интервалы между циклами. Это сокращает время обратного хода по сравнению с традиционными пневмоцилиндровыми дозаторами.

Простая очистка: Функция очистки одним нажатием исключает необходимость разборки и сложного обслуживания.

Надежное уплотнение: Используется импортное PTFE (тефлоновое) сальниковое уплотнение пищевого класса. В отличие от поршневых уплотнений, эта роторная конструкция обеспечивает более надежную герметизацию и имеет безремонтный срок службы два года.

Гибкость и масштабируемость: Оборудование не имеет строгих ограничений по весу наполнения и обладает значительным потенциалом для модернизации. Замена некоторых компонентов позволяет достичь более широкого диапазона объемов дозирования.

Основные технические параметры

Вес 380 кг

Питание / Мощность 220В, 4.5 кВт

Диаметр подходящей тары 30-120 мм

Высота подходящей тары   40-300 мм

Объем дозирования 50-2000 мл

Количество дозирующих головок 3 шт.

Скорость розлива (малая тара) ~50 бутылок/мин

Точность дозирования ±1-2 грамма

Конфигурация:

Сервомотор Xinjie

ПЛК (контроллер) Xinjie

Сенсорный экран (HMI) Xinjie

Фотоэлектрический датчик Panasonic

Реле Schneider

Масловодоотделитель AirTac

Соленоидный клапан AirTac

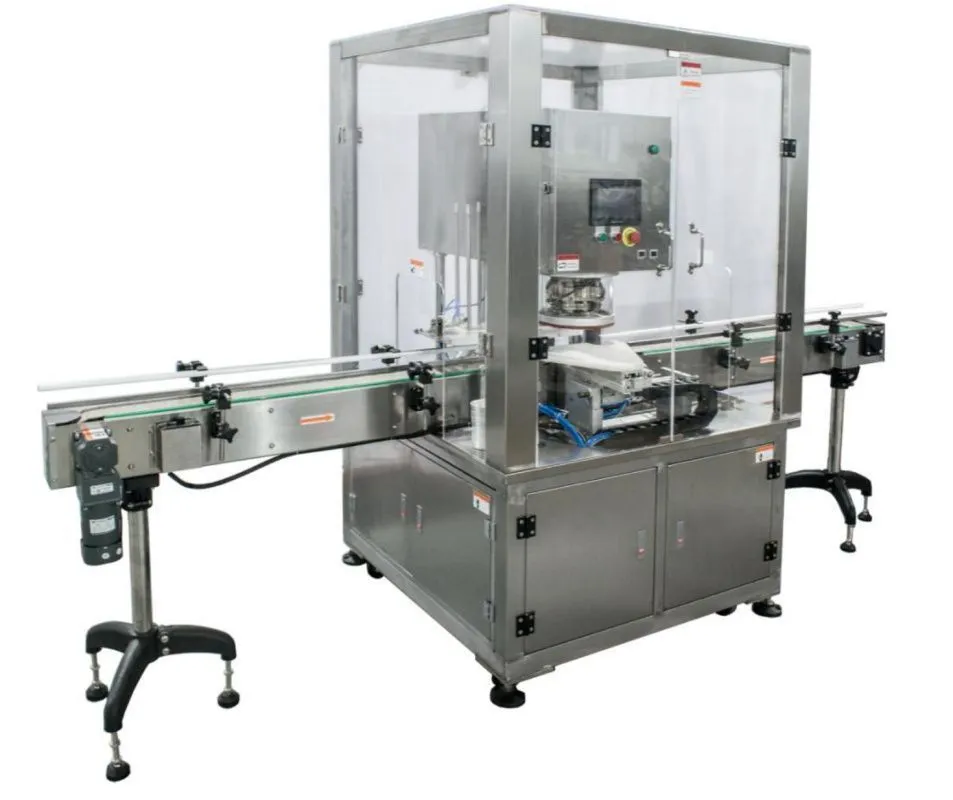

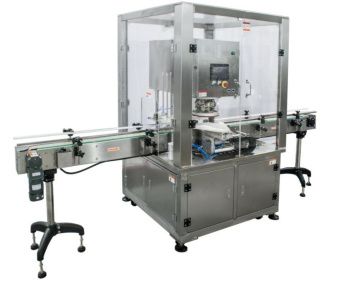

Машина для герметизации вакуумных банок с сервоприводом

Основные параметры

Количество закаточных головок: 4

Количество закаточных роликов: 4 (2 основных ролика, 2 дополнительных)

Материал роликов: Сталь 440°C + термообработка

Основной корпус: Нержавеющая сталь

Модуль управления ПЛК управление (стандартный HMI)

Скорость закатки 40-50 банок/минуту

Диаметр подходящей банки 30-150мм (возможна настройка)

Макс. давление в вакуумной камере ≤ -0.1МПа (-75кПа)

Рабочая температура 0-55℃

Рабочая влажность   85-95%

Питание AC220V 50/60Гц

Основные компоненты:

ПЛК (контроллер), Япония, Mitsubishi

Промежуточное реле, Франция, Schneider

3Контактор переменного тока, Франция, Schneider

Кнопка управления, Франция, Schneider

Фотоэлектрический датчик, Швейцария, Carlo Gavazzi
Частотный преобразователь, Тайвань, Delta
Пневмоцилиндр, Тайвань, AirTac
Соленоидный клапан, Тайвань, AirTac
Цифровой индикатор давления воздуха, Тайвань, AirTac
Датчик положения цилиндра, Тайвань, AirTac

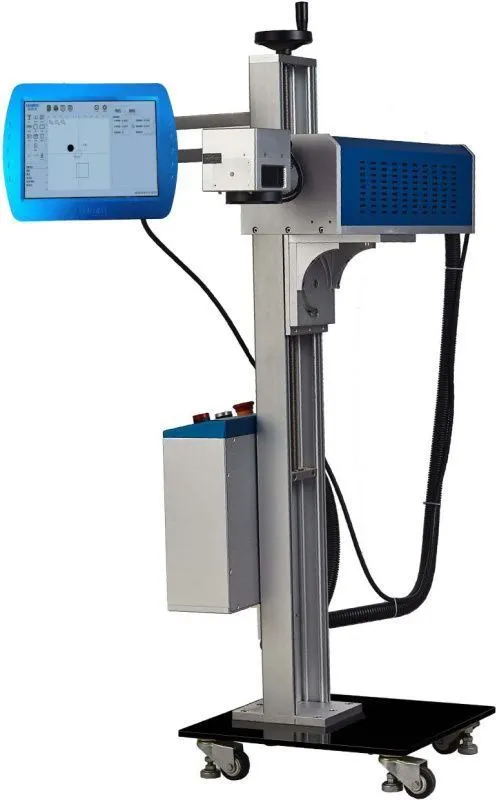

Лазерная кодировочная машина

Основные параметры

Тип лазера: CO2 металлический RF лазер

Мощность лазера 10Вт/30Вт/60Вт

Длина волны лазера 10.6мкм/9.3мкм (на выбор)

Ширина линии 0.02мм

Минимальная высота символа 0.3мм

Глубина маркировки 0.04мм (зависит от материала)

Машина для сбора бутылок

Материал: нержавеющая сталь 304

Диаметр поворотного стола: 800 мм

Скорость расфасовки: 30-50 банок в минуту

Источник питания: 220 В, 50 Гц, 0,18 кВт

Размеры: длина 1000 мм, ширина 800 мм, высота 1200 мм

Функция: упорядочивание бутылок/банок

В стоимость включены пуско-наладочные работы
