Описание

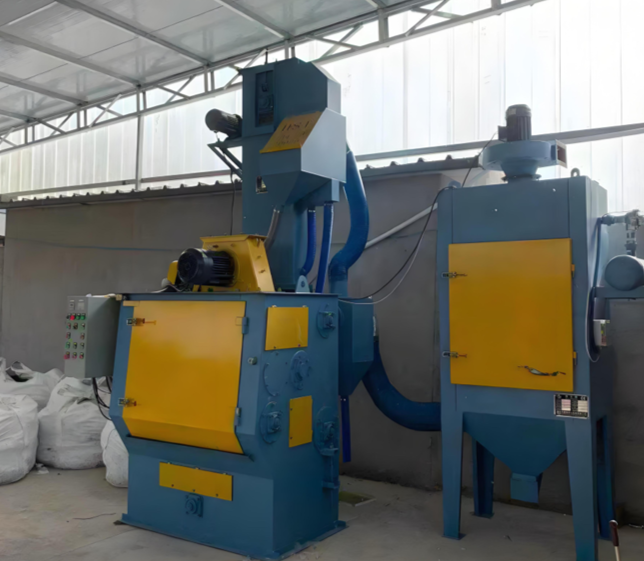

Дробеметная установка барабанного типа с резиновой лентой, модель L175
Машина оснащена бесконечным транспортером (гусеницей) из перфорированной резиновой ленты. Обрабатываемые детали загружаются через специальное загрузочное устройство на транспортер. При движении транспортера его особая форма заставляет обрабатываемые детали переворачиваться и перекатываться, что обеспечивает качественную обработку всей поверхности детали струей абразива. Для разгрузки транспортер запускается в обратном направлении. Корпус машины защищен износостойкой марганцовистой сталью. Высокая эффективность машины обеспечивается системой непрерывного возврата и очистки абразива, а также эффективными турбинами, изготовленными из износостойких материалов.
Стандартная комплектация более крупных машин включает: дисплей, таймер, автоматический или ручной режим работы, автоматический пуск турбин, счетчик моточасов и т.д.
Область применения:

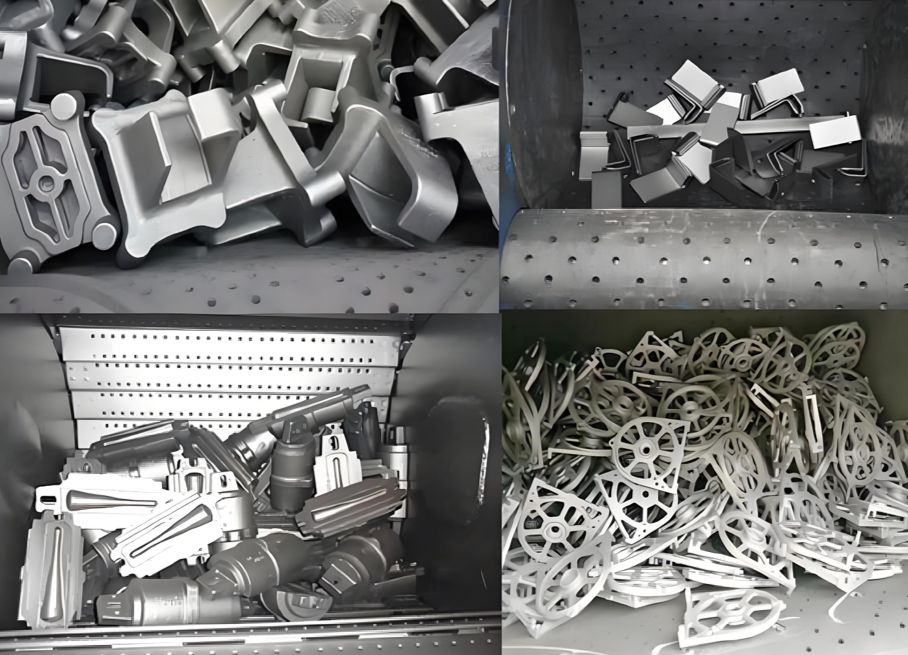

1. Удаление окалины с кованых металлических деталей и деталей, прошедших термическую обработку.
2. Очистка от формовочной смеси и обрубка облоя на отливках из чугуна, бронзы и легких сплавов.
3. Снятие заусенцев с металлических и неметаллических деталей.
4. Принудительное, но щадящее переворачивание и перекатывание деталей для всесторонней обработки дробью.
5. Целенаправленная высокопроизводительная дробеструйная обработка для специфических применений.
6. Может использоваться как отдельно, так и в составе линии (встраиваться в технологическую цепочку).
Особенности:
Компоновка дробиметных турбин выполнена с использованием 3D-динамического моделирования, что обеспечивает оптимальный угол и расстояние для дробеструйной обработки.
Дробеметные турбины машины оснащены защитными кожухами (экранирующими устройствами) для снижения уровня шума.
В машине используется пневматическая система распределения абразива, что исключает работу турбины на холостом ходу и предотвращает травмирование рабочих.
Машина оснащена экологически чистым высокоэффективным рукавным фильтром, эффективность пылеулавливания достигает 99,5%.
Простая конструкция барабана и корпуса позволяет снизить вероятность повреждения машины, что сокращает время и затраты на техническое обслуживание.
Технические параметры:
Производительность - 0,6–1,2 т/ч
Загрузка (максимальная) - 200 кг
Максимальный вес одной детали - 10 кг
Диаметр торцевой плиты (барабана) - 650 мм
Полезный объем - 0,15 м³
Расход абразива - 125 кг/мин
Производительность вентиляции - 2000 м³/ч (прим.)
Потребляемая мощность - 12,6 кВт
Габаритные размеры - 1500 × 1880 × 3900 мм
Основные блокировки безопасности:
Дробеметная турбина не может работать, если дверца дробеструйной камеры не закрыта.
Подающий абразив шиберный затвор не может быть открыт, пока турбина не работает.
Элеватор (ковшовый) не может работать, пока не включен сепаратор.
Шнековый конвейер не может работать, пока не работает элеватор.

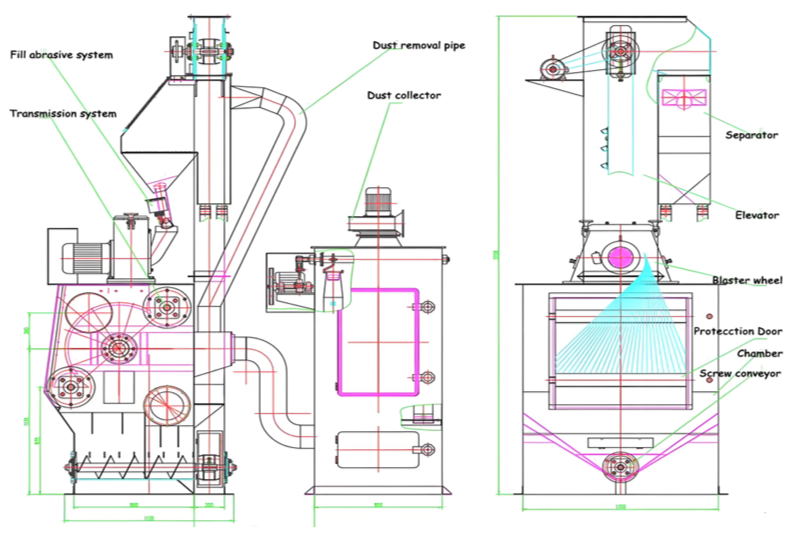

Дробеметная установка барабанного типа (с резиновой лентой):
Дробеметная турбина
Дробеструйная камера
Элеватор (ковшовый подъемник)
Сепаратор
Шнековый конвейер
Система пылеулавливания
Система электроуправления
В стоимость включены пуско-наладочные работы.
