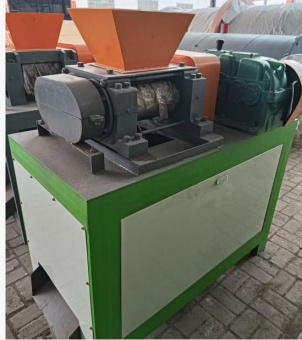

Гранулятор ферментированного навоза, модель 2 т/ч

Гранулятор ферментированного навоза, модель 2 т/ч

Валковый экструзионный гранулятор представляет собой оборудование для сухой физической экструзионной грануляции при комнатной температуре и является ключевым формообразующим агрегатом в линиях по производству органических и органо-минеральных удобрений. Грануляция осуществляется за счёт высокого давления без использования связующих веществ, влажного распыления и сушки, что делает его идеальным выбором для малых и средних заводов по производству органических удобрений и проектов по утилизации навоза.

       После ферментации и измельчения сырьё поступает непосредственно в гранулятор для экструзионной грануляции. Оборудование эффективно перерабатывает перепревший навоз, грибной компост, соломенную муку, гуминовую кислоту, жмых, органические удобрения на основе осадка и другие материалы.

Двигатель и редуктор приводят два валка во встречное синхронное вращение. Порошкообразное органическое удобрение равномерно подаётся в зазор между двумя валками. Под воздействием высокого давления воздух вытесняется, частицы сцепляются и уплотняются. На поверхности валков выполнены формы в виде «подушечек» или сфер. Материал запрессовывается в эти формы, образуя гранулы-заготовки. После выхода из форм слипшиеся комки поступают в камеру дробления. Встроенный дробильный вал разбивает материал, после просеивания качественные гранулы выводятся, а мелкая фракция возвращается на повторную грануляцию.

Основные узлы конструкции:

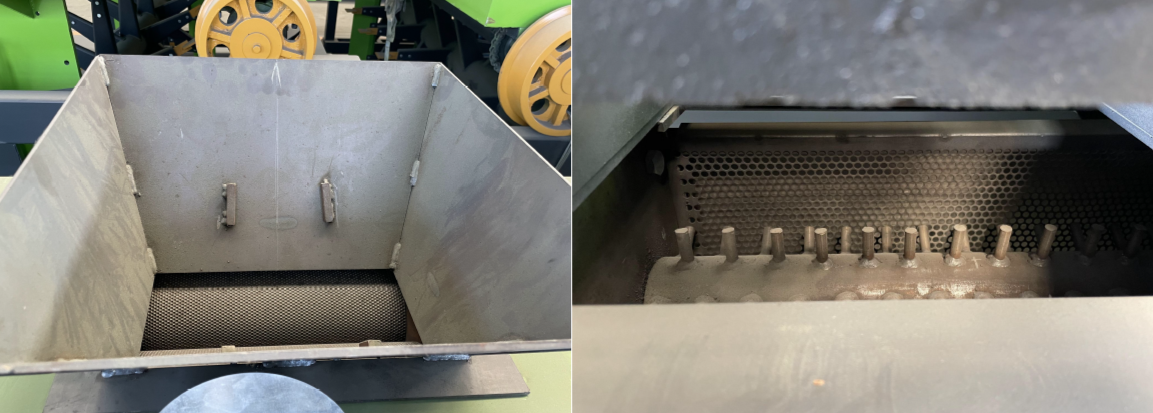

Загрузочный бункер — приём поступающего материала; опционально оснащается шнековым принудительным питателем для предотвращения сводообразования и обеспечения равномерной подачи.

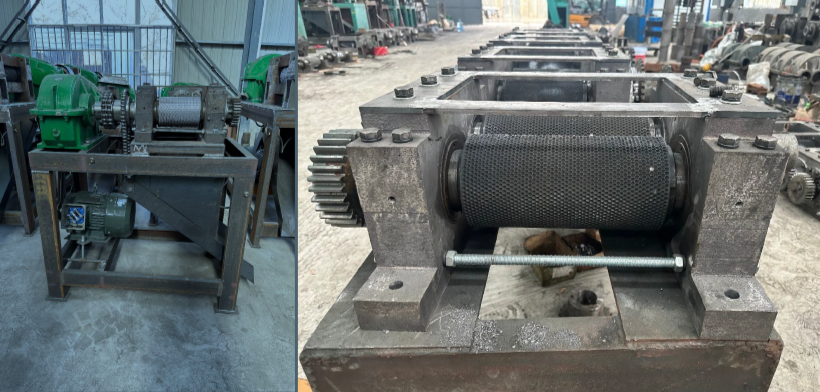

Основной экструзионный узел (сердце машины) — пара износостойких валков из легированной стали (бандажи являются расходными деталями и могут заменяться по отдельности); пружинный или гидравлический механизм давления для регулировки зазора между валками и усилия прессования.

Трансмиссионная система — двигатель, редуктор, синхронизирующие шестерни, обеспечивающие синхронную работу обоих валков.

Механизм дробления и грануляции — зубчатый дробильный вал под валками для разрушения сплошных лент гранул.

Рама и кожух — сварное основание из углеродистой стали, герметичное пылезащитное исполнение.

Технические параметры:

Мощность - 22 кВт

Размеры валков - φ151 × 230 мм

Размеры загрузочного отверстия - 300 × 280 мм

Вес - 1 т

Габариты (Д×Ш×В) - 1680 × 900 × 1610 мм
