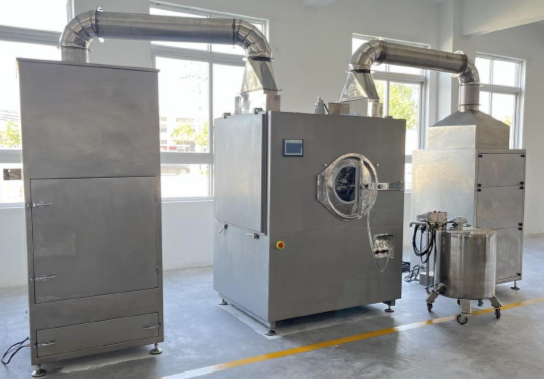

Машина для нанесения покрытия на таблетки с электрическим нагревом (дражировочный автомат), модель F40

Машина для нанесения покрытия на таблетки с электрическим нагревом (дражировочный автомат), модель F40

Предназначена для нанесения покрытия на различные виды таблеток, пилюль, жевательных конфет с пузырьками, а также жевательной резинки с использованием органических, водорастворимых и сахарных плёночных составов. Оборудование отличается высокой производительностью, низким энергопотреблением и небольшой занимаемой площадью. Широко применяется в фармацевтической, пищевой и биологической промышленности для нанесения органических, водорастворимых и сахарных покрытий на таблетки, пилюли и сладкие изделия.

Основной принцип работы:

Таблетки совершают сложное и постоянное траекторное движение в чистом и герметичном вращающемся барабане дражировочной машины, где они легко и плавно переворачиваются и постоянно перемешиваются. В соответствии с заданным технологическим процессом и параметрами автоматически распыляется покрывающий состав. Горячий воздух отводится через нижнюю часть таблеточного слоя под действием вытяжки и разрежения, что обеспечивает быстрое высыхание покрытия на поверхности таблеток и формирование прочной, тонкой, плотной и гладкой поверхностной плёнки.

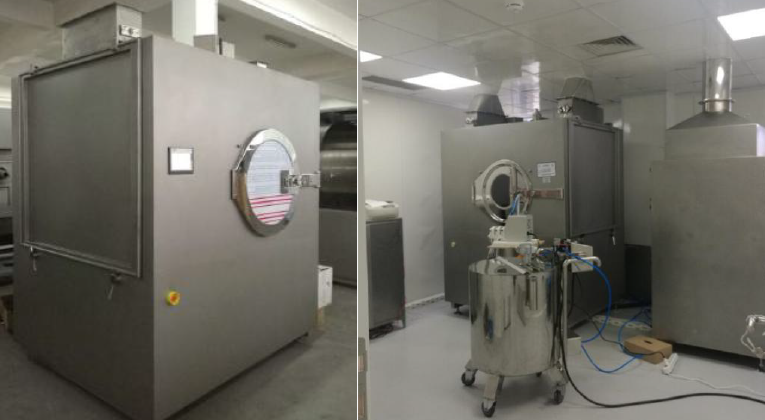

Основная машина:

В процессе нанесения плёночного покрытия основная машина отличается следующими характеристиками: отсутствие пылевыделения, разбрызгивания сиропа, улучшение условий работы, минимальное перекрёстное загрязнение таблеток, упрощение процесса дражирования, сокращение времени обработки и высокая производительность.

Используется современный микрокомпьютерный ПЛК, с помощью которого система контроля температуры и разрежения отображается на сенсорном экране. Характеризуется программируемостью, автоматической регулировкой разрежения и воздушного потока, автоматизацией технологических параметров, что обеспечивает точное воспроизведение различных партий продукции с одинаковыми параметрами. Ведущее положение в системе хранения и печати данных: технологические параметры и ход процесса для каждой партии могут быть точно зафиксированы с помощью принтера по требованию заказчика. Взрывозащищённый двигатель приводит барабан во вращение по часовой стрелке через циклоидальный редуктор. Машина оснащена системой очистки и устройством регулировки выгрузки, позволяющим обрабатывать небольшие партии препаратов.

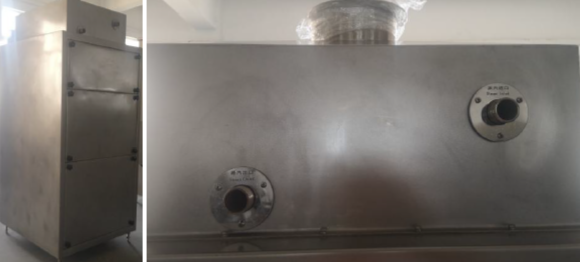

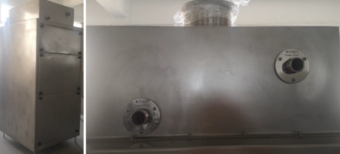

Камера горячего воздуха:

Воздух, засасываемый через центробежный вентилятор, сначала проходит трёхступенчатую фильтрацию (первичную, среднюю и высокоэффективную), очищаясь до уровня 100 000 класса чистоты, после чего подаётся через теплообменник (с паровым или электрическим нагревом) в барабан основной машины. Установка оснащена виброгасителями, уровень шума в рабочем режиме не превышает 70 дБ.

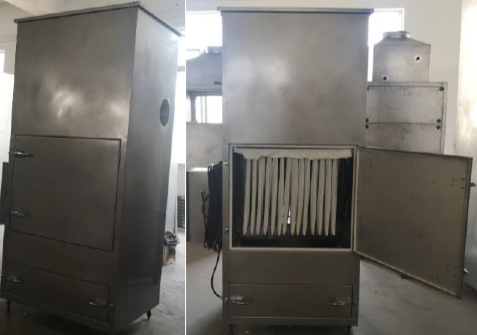

Вытяжная камера (система отвода воздуха):

Предназначена для откачки воздуха из барабана (включая удаление пыли), поддержания в рабочей зоне разрежения (отрицательного давления), а также для очистки и фильтрации воздуха. Оснащена виброгасителями, уровень шума в рабочем режиме не превышает 70 дБ.

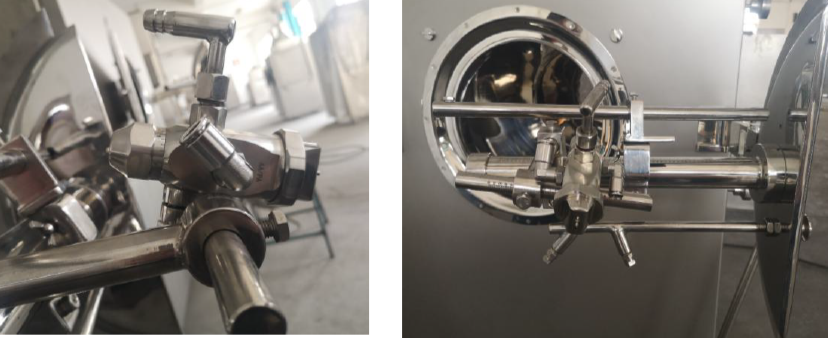

Пневматическая система распыления:

Высококачественная равномерно распылённая жидкость подаётся через гусеничный насос и пневматический распылитель (краскопульт), импортированный из Японии.

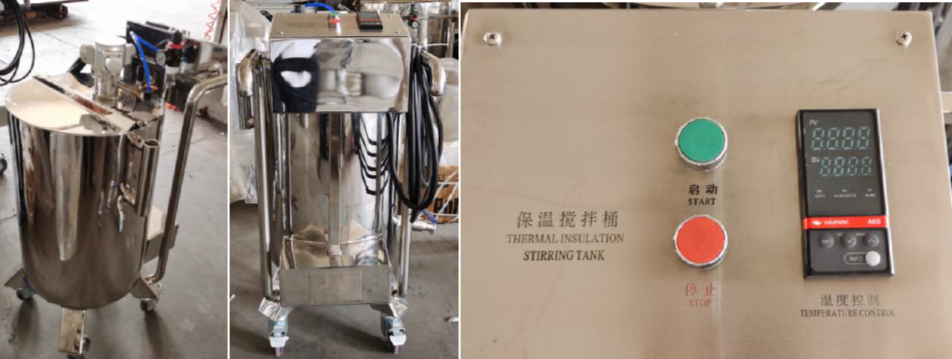

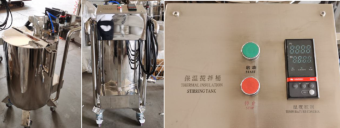

Термостатический смесительный бак (барабан):

Среды могут нагреваться электрически и перемешиваться до получения однородной жидкости при заданной температуре.

1.     Благодаря модулю ПЛК все операции, такие как настройка и контроль температуры подаваемого воздуха, регулировка частоты вращения барабана, автоматическое управление и отображение уровня разрежения, выполняются нажатием сенсорных кнопок на полностью герметичной панели управления с микроплёночным интерфейсом.

2.     Машина удобна в очистке, отличается надёжностью и стабильностью работы. Смеситель направляющего типа обеспечивает плавное и лёгкое вращение таблеток без сколов и повреждений кромок, что повышает выход годной продукции. Направляющая пластина имеет узкую поверхность, к которой не прилипает покрывающий состав, что позволяет экономить материал и улучшать качество готовой продукции.

3.     Насос постоянного давления с изменяемым ходом обеспечивает автоматический контроль подачи сиропа и объёма распыляемого раствора в зависимости от давления на ролик, стабильность распыления, упрощение системы нанесения, экономию материала и лёгкость полной очистки.

4.     Специально разработанный импортный распылитель отличается простотой управления и точным соблюдением технологических параметров, обеспечивает равномерную плотность и размер частиц, однородное распыление и большую площадь покрытия, удобную регулировку расхода, отсутствие утечек и засоров, регулируемый угол и форму факела. Работа распылителя стабильна при давлении на головке в диапазоне 0,29–0,39 МПа. На сегодняшний день оборудование получило высокие оценки пользователей как в Китае, так и за рубежом.

Технические параметры:

Конфигурация:

Сенсорный экран - Siemens

Микрокомпьютерный программируемый контроллер (ПЛК) - Siemens

Частотный преобразователь - Panasonic

Модуль температуры - Siemens

Распылитель (краскопульт) - Iwata (Япония)

Миниатюрное реле - Schneider

Контактор переменного тока - Schneider

Тепловое реле - Schneider

Автоматический выключатель - Schneider

Импульсный источник питания - Mingwei

Датчик перепада давления – Beijing

Назначение: нанесение плёночного покрытия.

Конструкция и материалы: детали, контактирующие с продуктом, выполнены из нержавеющей стали SS304 (опционально 316) с электрополированной зеркальной поверхностью, строго соответствуют стандартам GMP.

Система управления: ПЛК Siemens и сенсорный экран.

Комплектация включает:

·        Камеру горячего воздуха (с фильтрацией до 100 000 класса после трёх ступеней очистки: первичный, средний и HEPA-фильтр H13)

·        Вытяжную камеру (оснащена виброзащитным, взрывозащитным устройством, системой автоматического удаления пыли и шумоподавления)

·        Распылитель — 1 шт.

·        Двустенные баки для растворов объёмом 35 л

·        Перистальтический насос для нанесения плёночного покрытия

·        Силовой электрический шкаф

·        Частотное регулирование подачи и отвода воздуха

Электропитание: 380 В, 50 Гц, 3 фазы.
