Описание
Комплектация:

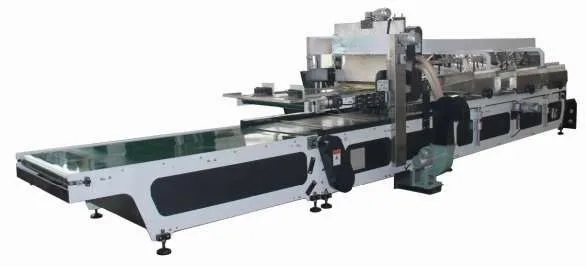

Автоматическая машина для вставки перегородок
Способ подачи перегородок: двухпозиционный; Способ сборки перегородок: крестообразный
Подающий устройство (для листов) 1 шт.
Пневматическая система 1 комплект
Источник сжатого воздуха предоставляется заказчиком. рабочее давление 0,4–0,8 МПа.
Электрическая система 1 комплект
ПЛК, человеко-машинный интерфейс, сервопривод
Перечень комплектующих
Серводвигатель Schneider
ПЛК Schneider
Сервопривод Schneider
Частотный преобразователь Schneider
Сенсорный экран Schneider
Контактор переменного тока Schneider
Редуктор APEX
Датчик приближения SICK
Цилиндр вставки перегородок AirTAC
Электромагнитный клапан F-tec
Регулирующий клапан потока SNS
Компоненты подготовки сжатого воздуха AirTAC
Структурные особенности

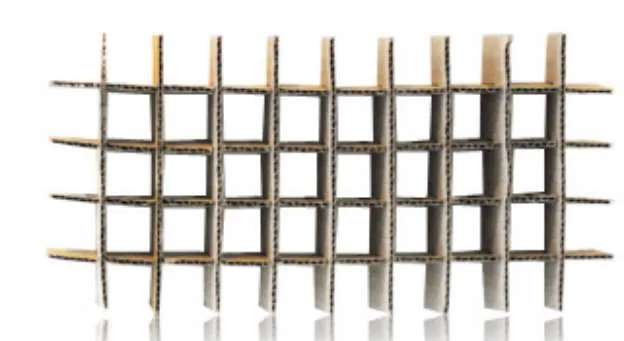

Продольная и поперечная подача листов для крестообразной вставки перегородок.
Автоматическая вставка перегородок для различных типов картонных ящиков и разделителей.
Замена традиционного ручного способа работы, двухпозиционная подача листов.
Оснащена устройством обнаружения неисправностей; остановка при застревании бумаги.
Технические параметры
Габаритные размеры (Д × Ш × В, м, включая подающее устройство) 3 × 2,0 × 1,9 м
Общая мощность 7 кВт
Ширина поперечной вставки (A) 120–900 мм
Длина продольной подачи листа (B) 210–450 мм
Высота перегородки (C) 70–300 мм
Расстояние между поперечными перегородками (D) 20–400 мм
Расстояние между продольными перегородками (E) 45–850 мм

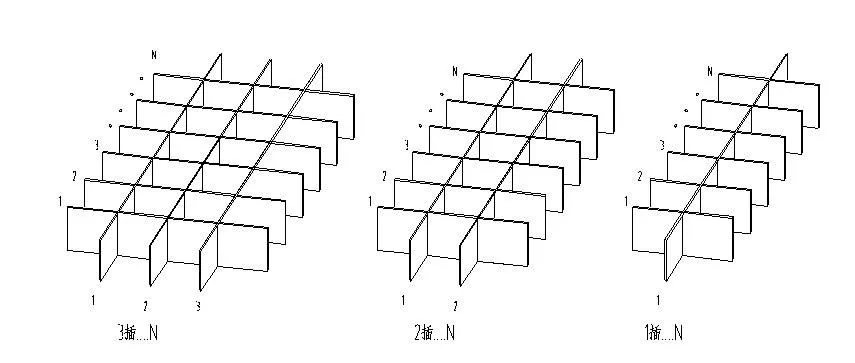

Количество продольных перегородок 1–6 шт.
Количество поперечных перегородок 1–21 шт.
Толщина перегородки (G) 1,5–8 мм
Требования к электропитанию: 380 В, 50 Гц, трёхфазная четырёхпроводная система.
Тестовые перегородки должны соответствовать следующим требованиям:
Способ изготовления перегородок: вырубка (матричная резка).
Прорези в перегородках должны иметь скос
-
