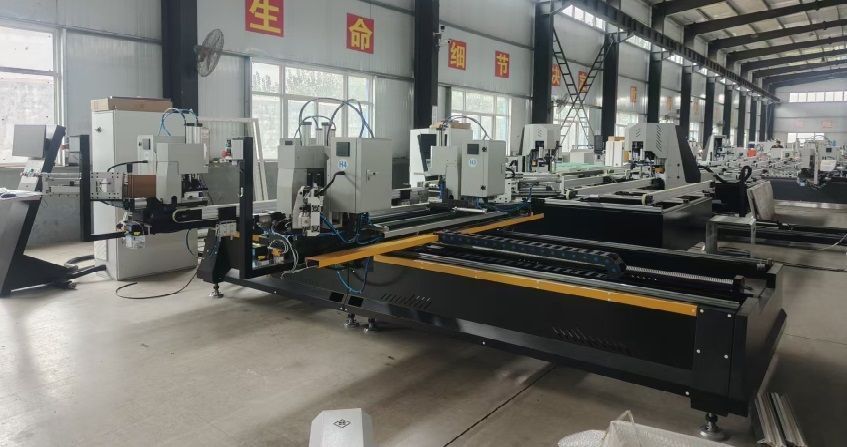

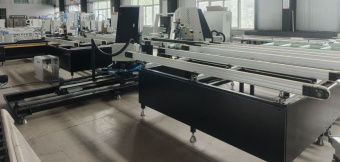

Автоматическая линия для высокоэффективной односторонней сварки и двусторонней очистки углов пластиковых окон, модель SX7V

Автоматическая линия для высокоэффективной односторонней сварки и двусторонней очистки углов пластиковых окон, модель SX7V

Особенности и преимущества

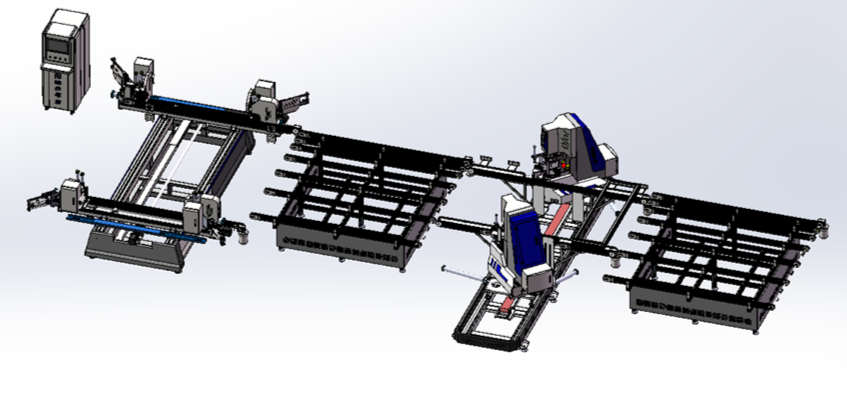

Линия профессионально предназначена для сварки и очистки наружных углов профилей из высококачественного PVC. За один цикл выполняется сварка прямоугольной оконной рамы. Затем готовое окно через транспортный стол подаётся на двусторонний блок очистки углов, где сначала очищаются две дальние угловые сварные швы, включая наружную поверхность, паз под уплотнитель и верхнюю/нижнюю плоскости. После этого окно передаётся на другой транспортный стол, двусторонний станок для очистки углов поворачивается на 90°, и окно возвращается внутрь станка для очистки двух ближних смежных угловых швов. По завершении очистки окно автоматически транспортируется на конечный приёмный стол.

Все подвижные части станка оснащены высокоточной прецизионной прямолинейной квадратной направляющей, что гарантирует стабильность и надёжность оборудования.

Оснащена цветным сенсорным экраном и сервоконтроллером ЧПУ от известного международного бренда, управляющим высокоинерционным серводвигателем. Автоматически выполняются сварка, транспортировка и очистка наружных угловых швов. Управление удобное, работа стабильная и надёжная.

Станина изготовлена из толстостенной прямоугольной стальной трубы методом сварки, обладает высокой несущей способностью и устойчива к деформации. Станина разборная, что облегчает транспортировку.

Блок очистки углов использует сервоконтроллер ЧПУ от известного китайского бренда.

Дисковая фреза приводится в движение шпиндельным двигателем. В стандартной комплектации — 9 групп инструментов, что позволяет быстро очищать верхнюю и нижнюю плоскости, наружную поверхность и внутренние скосы углов готового окна.

Оснащена USB-портом для быстрого копирования программ между несколькими станками, а также ручным пультом для ручного обучения программированию и автоматического режима.

Трёхосевой четырёхугловой сварочный станок и пятиосевой станок с ЧПУ для двусторонней очистки угловых швов используют систему Schneider и обмениваются данными с четырёхугловым сварочным станком. Автоматически выходят на размер ширины готового окна. Двухголовочный четырёхосевой синхронный привод обеспечивает круговую и линейную интерполяцию для быстрой и безупречной очистки наружных углов, пазов под уплотнитель и вертикальных поверхностей под штапик.

Все инструменты приводятся в движение осями ЧПУ. Верхний и нижний резцы работают одновременно, обеспечивая эстетичный вид очищенных сварных швов.

Профессиональный промышленный дизайн корпуса сочетает практичность и эстетику, обеспечивая клиенту высокий визуальный уровень.

Технические параметры:

Напряжение питания - 380 В / 50 Гц (три фазы, четыре провода)

Потребляемая мощность - Сварочный блок: 9,5 кВт

Блок очистки углов - 11 кВт

Рабочее давление воздуха - 0,6–0,8 МПа

Размеры свариваемого окна - Мин.: 360 × 420 мм

    Макс.: 2200 × 3000 мм

Размеры окна для очистки углов - Мин.: 420 × 730 мм

Макс.: 2200 × 3000 мм

Размеры свариваемого профиля - Высота H = 20–120 мм; ширина W = 120 мм

Размеры профиля для очистки углов - Высота H = 30–120 мм; ширина W = 120 мм

Габаритные размеры - 14 000 × 5500 × 1850 мм

Комплектация:

 В стоимость включены пуско-наладочные работы.
