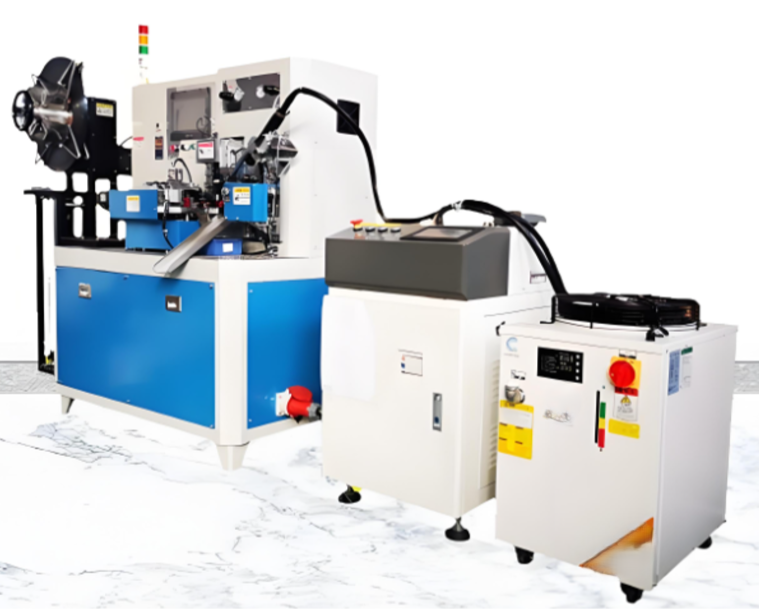

Автоматический станок для намотки тороидальных сердечников, модель H30
Полностью автоматический станок для намотки тороидальных сердечников
Данный станок специально разработан для полностью автоматической намотки тороидальных, прямоугольных и овальных сердечников из электротехнической кремнистой стали (CRGO).
Станок оснащён системой управления на базе ПЛК Panasonic с полностью замкнутым контуром управления всеми операциями, включая зажим, фиксацию, прижим, намотку, резку, сварку, освобождение и другие.
В станке используются 5 серводвигателей:
· Серводвигатель для зажима и подачи ленты на шпиндель.
· Серводвигатель для выдвижения/втягивания штампа пробивки/резки.
· Серводвигатель для резки лент CRGO максимальной толщиной 0,5 мм (с редуктором).
· Серводвигатель для намотки шпинделя (с редуктором).
· Серводвигатель для отгибания и выталкивания готовых сердечников.
Технические параметры:
|
Подходящая ширина ленты |
5–30 мм |
|
Подходящая толщина ленты |
CRGO/CRNGO: 0,18–0,35 мм |
|
Наружный диаметр рулона ленты |
500 мм |
|
Внутренний диаметр рулона ленты |
450–508 мм |
|
Макс. вес рулона ленты |
200 кг |
|
Подходящий внутренний диаметр магнитного сердечника |
Мин. 18 мм / Макс. 80 мм |
|
Макс. наружный диаметр магнитного сердечника |
100 мм |
|
Скорость главного шпинделя |
Макс. 3000 об/мин |
|
Допуск по внутреннему/наружному диаметру сердечника |
± 0,5 мм |
|
Ровность высоты магнитного сердечника |
± 0,1 мм |
|
Общая электрическая мощность |
5 кВт |
|
Мощность лазерного сварочного аппарата |
1000 Вт |
|
Общий вес станка |
Около 1500 кг |
Основные особенности:
· Автоматическая подача, автоматическая намотка, автоматическая резка, автоматическая сварка, автоматическое освобождение.
· Управление на базе ПЛК, работа через HMI — просто и удобно.
· Лазерная сварка — минимальное повреждение ленты CRGO.
· Моторизованный подъёмный рабочий стол — удобная регулировка под различный диаметр тороидального сердечника.
· Специальный теплообменник для охлаждения шкафа управления — увеличенный срок службы электрических/электронных компонентов.
· Режущее лезвие из твёрдого сплава — более 3 миллионов резов.
· Автоматическая размотка лент CRGO.
В стоимость включены пуско-наладочные работы.
