Описание

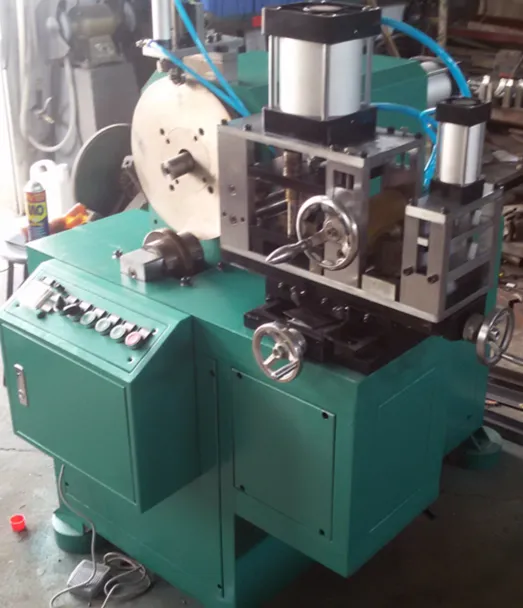

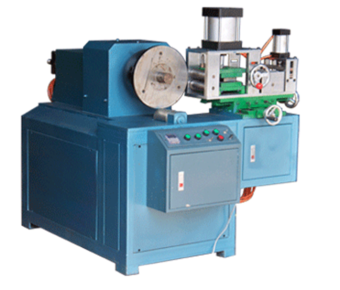

Полуавтоматический станок для намотки тороидальных сердечников, модель HP3
Данный станок специально разработан для намотки тороидальных сердечников из электротехнической кремнистой стали (CRGO), используемых в электронных трансформаторах.
1. Станок оснащён автоматическим отрезным устройством.
2. Станок оснащён регулируемым направляющим устройством и прижимным устройством для ленты, которые обеспечивают натяжение и точность намотки.
3. Станок оснащён следящим прижимным устройством, которое постоянно прижимает сердечник во время намотки, обеспечивая очень хорошую степень уплотнения.
4. Станок оснащён автоматическим устройством освобождения сердечника, которое выталкивает готовые сердечники с намоточной оправки.
5. Прижимное устройство для ленты и следящее прижимное устройство имеют пневматический привод, что обеспечивает удобную и свободную регулировку давления.
6. Сварка в конце выполняется вручную.
Основные технические параметры:
|
№ |
Параметр |
Значение |
|
1 |
Подходящий наружный диаметр сердечника |
Макс. 350 мм |
|
2 |
Подходящий внутренний диаметр сердечника |
Мин. 30 мм |
|
3 |
Подходящая ширина ленты CRGO |
20–100 мм |
|
4 |
Подходящая толщина материала CRGO |
0,23–0,5 мм |
|
5 |
Подходящий вес сердечника |
Макс. 100 кг |
|
6 |
Мощность главного приводного двигателя |
2,2 кВт (инверторное управление) |
|
7 |
Скорость намотки |
0–200 об/мин |
|
8 |
Габаритные размеры станка |
Около 1450 × 1050 × 1400 мм |
|
9 |
Вес станка |
Около 950 кг |
В стоимость включены пуско-наладочные работы.
