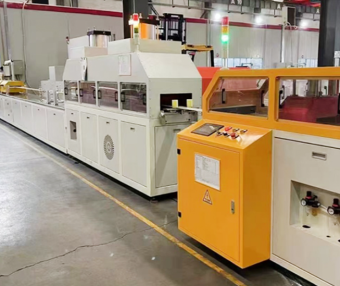

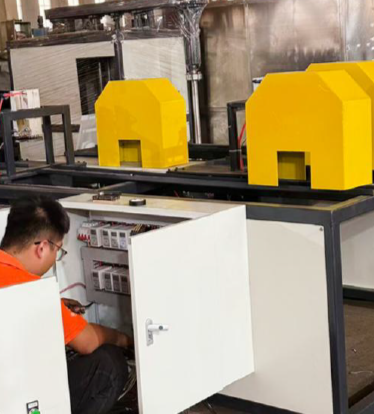

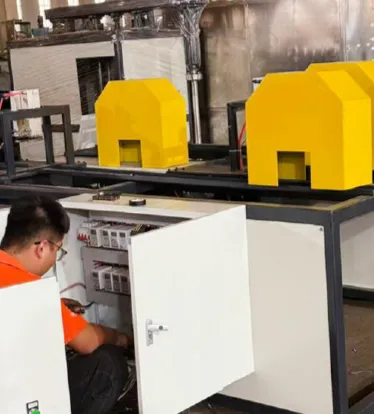

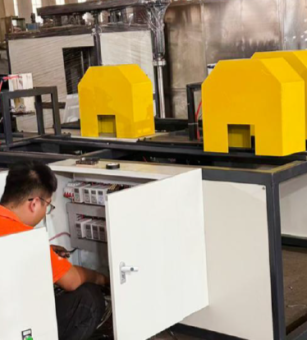

Автоматическая линия для стеклопластиковых С профилей/швеллеров методом пултрузии, модель FS8

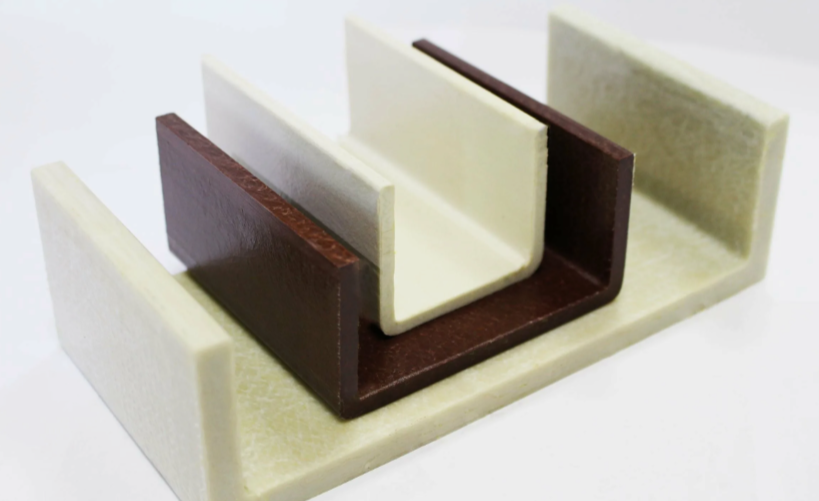

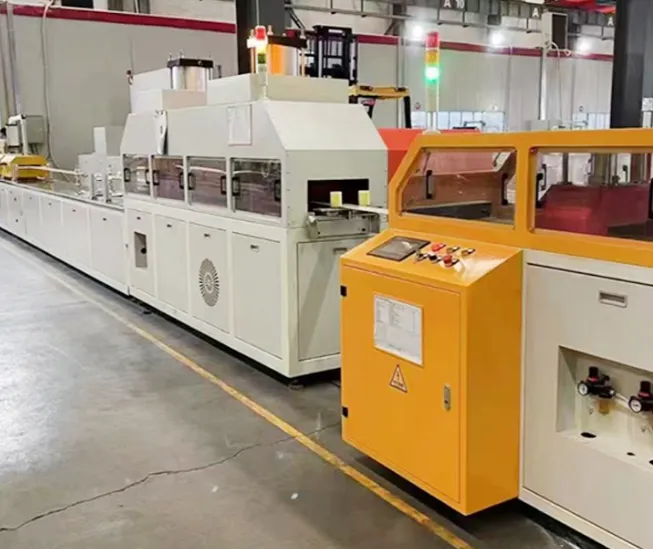

Автоматическая линия для производства стеклопластиковых профилей методом пултрузии. Оборудование предназначено для непрерывного формования композитных профилей (С-образных, швеллеров, уголков, стержней и других сечений – по запросу) из стекловолокна и полимерных связующих. Линия идеально подходит для производства композитных изделий для строительства, энергетики, электротехники, транспорта и промышленности.
Габаритные размеры линии (Д×Ш×В) - 23 000 × 1900 × 1800 мм
Технические характеристики пултрузионной линии:
Основной пултрузионный станок - 6500 × 1500 × 1900 мм
Общая потребляемая мощность - 20–25 кВА, 380 В
Габаритные размеры - 6500 × 1500 × 1900 мм
Максимальная высота профиля - 800 мм
Максимальная ширина профиля - 300 мм
Скорость протяжки - 0,3–0,5 м/мин
Усилие протяжки - 40 т
Отрезной станок
Габаритные размеры (Д×Ш×В) - 2000 × 1600 × 1800 мм
Максимальная ширина реза - 800 мм
Максимальная высота реза - 300 мм
Мощность реза - 4 кВт

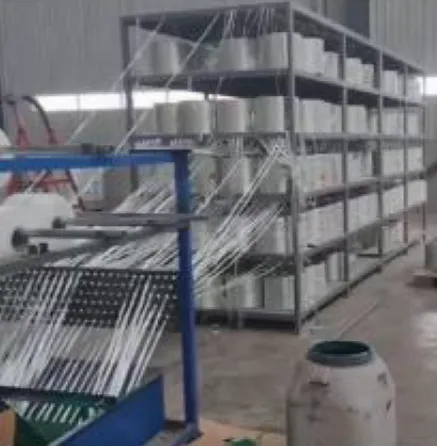

Стеллаж/стойка для нитей
Габаритные размеры (Д×Ш×В) - 2000 × 600 × 1500 мм
Количество ярусов – 5 ярусов
Общее кол-во бобин с нитью – 400 шт
Поворотный стеллаж
Габаритные размеры (Д×Ш×В) - 6000 × 1200 × 1900 мм
|
Наименование оборудования |
Кол-во |
Ед. изм. |
|
Стойка для ровингов (нитяная стойка) |
4 |
шт. |
|
Пропиточная ванна |
1 |
компл. |
|
Формующий стол |
1 |
компл. |
|
Тянущая машина на 40 т |
1 |
компл. |
|
Автоматический отрезной станок 400-2 |
1 |
компл. |
|
Приёмный стеллаж |
1 |
компл. |

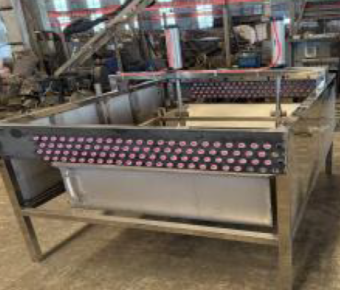

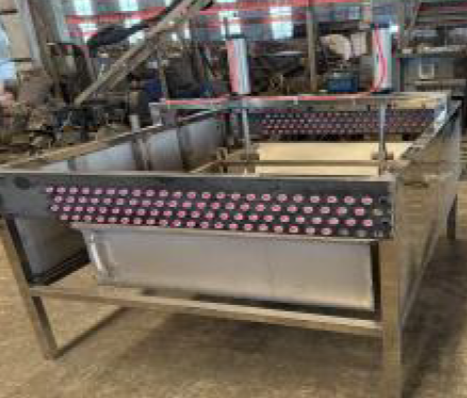

Пропиточная ванна:
Ёмкость резервуара для смолы - 120 л
Габариты рамы резервуара (Д×Ш×В) - 1200 × 1200 × 1400 мм
Длина и ширина резервуара - 1120 × 1200 мм
Длина и ширина пластины подачи волокна - 1200 × 300 мм
Формующий стол
Размеры монтажной плиты пресс-формы - 1200 × 100 × 40 мм
Длина установки пресс-формы - 900 мм
Диапазон регулировки высоты монтажной плиты - 100 мм
Количество зон контроля температуры - 3
Габаритные размеры формующего стола (Д×Ш×В) - 2000 × 1200 × 850 мм

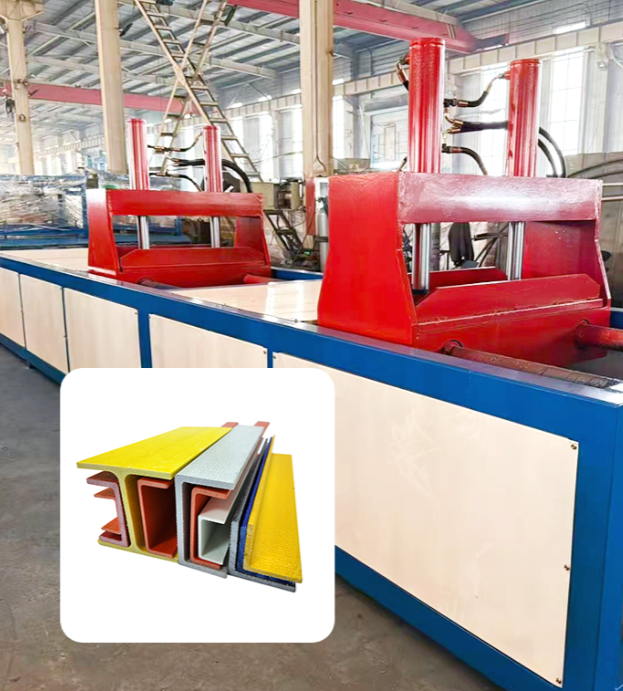

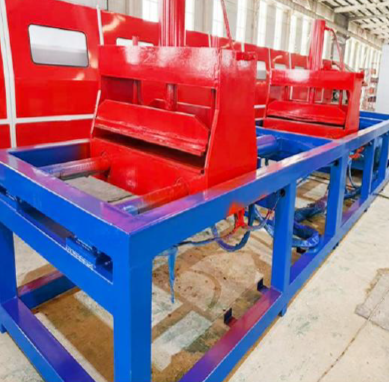

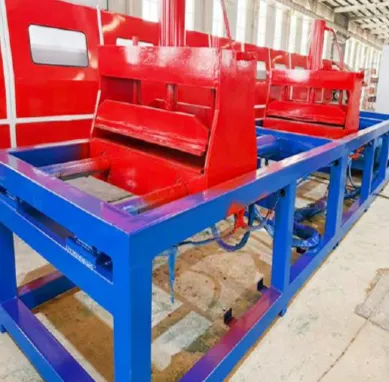

Тянущая машина (40 т)
Мощность двигателя - 3,7 кВт × 2
Максимальное давление в системе - 6 МПа
Максимальное тяговое усилие (два цилиндра) - 40 т
Скорость протяжки - 0,1–1 м/мин
Способ протяжки - Гидравлический
Размеры зажимного отверстия (Д×Ш×В) - 800 × 500 × 300 мм
Длина верхней и нижней зажимных пластин - 600 мм
Максимальный ход возвратно-поступательного движения - 500 мм
Способ охлаждения - Воздушное охлаждение
Отрезной станок (пила)
Максимальное сечение реза - Φ80 мм
Частота вращения диска - 2900 об/мин
Мощность двигателя - 2,2 кВт × 2
Способ удаления пыли - Вентилятор + рукавный фильтр
Диаметр режущего диска - Φ400 мм
Способ резки - Полуавтоматический
Приёмный стеллаж
Габаритные размеры (Д×Ш×В) - 6000 × 800 × 950 мм
Гидравлическая система
Номинальное давление - 6 МПа
Распределительный клапан - DSG
Охладитель - Taixing
Мощность двигателя - 3,7 кВт × 2 шт.
Высоконапорные масляные рукава - Hengshui
Гидравлические клапаны - Beijing Huade
Зажимной цилиндр - Φ180 × 300
Гидравлический цилиндр хода - 180 × 600
Концевой выключатель - DELIXI
Контроллер температуры - DELIXI
Термопара - DELIXI
Уплотнения гидроцилиндров - Jinan Qingsong
Твердотельное реле - DELIXI
В стоимость включены пуско-наладочные работы.
