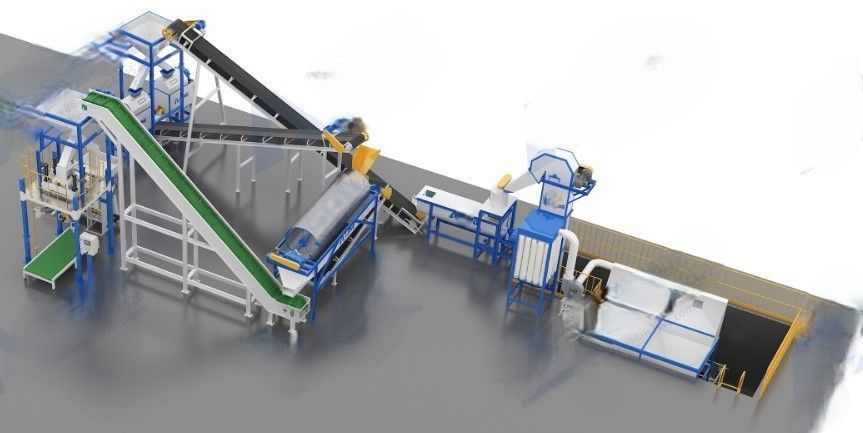

Линия для гранулирования противогололёдных реагентов, модель 5-8 т/ч
Представляем автоматическую линию для производства гранулированных противогололёдных реагентов (NaCl, CaCl₂, MgCl₂) производительностью 5–8 тонн в час. Оборудование идеально подходит для предприятий по производству дорожных реагентов, коммунальных служб, производителей технической соли и химических смесей. Линия обеспечивает полный цикл: от автоматического дозирования сырья до фасовки готовых гранул.
Линия для гранулирования противогололёдных реагентов (антиобледенителей)
Производительность: 5–8 т/ч
Мощность: 153,52 кВт
Описание линии:

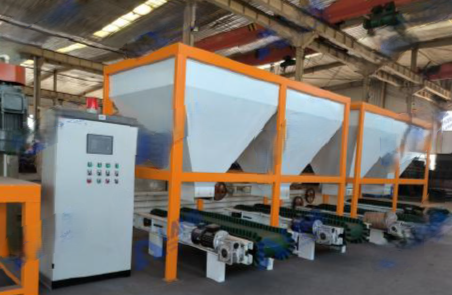

1) Автоматическая система дозирования
Размер бункера: 2,0 × 2,0 м — 2 шт.
Материал бункера: углеродистая сталь
Мощность двигателя: 1,1 кВт × 2 шт.
Редуктор: специальный редуктор для весов Schenck серии SBD
Рама: сталь U-образного профиля № 10
Толщина стенок бункера: t = 4 мм
Погрешность дозирования: ± 0,5 кг
Управление: ПЛК
Функции ПЛК:
Создание программы рецептуры
Номер бункера
Заданный вес для каждого бункера
Количество подачи для каждого бункера
Датчики высокого и низкого уровня
При снижении или превышении уровня сырья в бункере подаётся звуковой и световой сигнал тревоги
Конструктивные особенности:
Дозирующая лента оснащена двигателем с регулировкой скорости, позволяет контролировать скорость, а также прямое и обратное вращение
Подвесной монтаж дозирующей ленты — удобство установки и регулировки
Загрузочное отверстие оснащено колосниковой решёткой
Настройка и контроль дозируемых количеств
2) Пылеулавливающая машина
Размер пылеприёмного кожуха соответствует дозировочным весам
Материал пылеприёмного кожуха: оцинкованный лист
Диаметр основного пылепровода: φ300 мм
Диаметр ответвления пылепровода: φ200 мм
Материал пылепровода: оцинкованная труба 1,0 мм

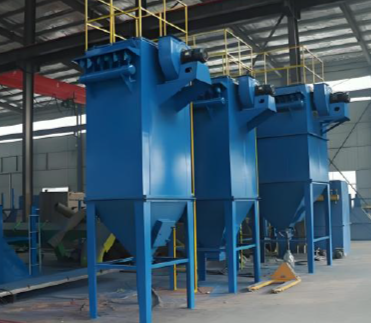

Система включает вентилятор мощностью 5,5 кВт и импульсный рукавный пылеуловитель с 48 рукавами
Частотное регулирование двигателя вентилятора
Пылеудаление для системы дозирования
3) Горизонтальный смеситель
Габаритные размеры: 4950 × 1650 × 800 мм
Мощность: 18,5 кВт
На выходе установлены пылезащитный кожух и смотровое окно
Вал мешалки: 102 × 8 мм
Стенка смесительного бака: t = 5 мм
Опорная рама: сталь U-образного профиля № 12
Непрерывное и равномерное смешивание сырьевых материалов
4) Дисковый распределитель
Высота борта диска: 500 мм
Объём диска: 1,57 м³
На загрузочном отверстии установлена колосниковая решётка
Габаритные размеры: 2100 × 2076 × 1590 мм
Материал (углеродистая сталь): стенка бака t = 6 мм, днище t = 8 мм, подъёмная пластина t = 8 мм
Мощность двигателя: 11 кВт
Используется для подачи сырья в гранулятор
4) Дисковый распределитель
Высота борта диска: 500 мм
Объём диска: 1,57 м³
На загрузочном отверстии установлена колосниковая решётка
Габаритные размеры: 2100 × 2076 × 1590 мм
Материал (углеродистая сталь): стенка бака t = 6 мм, днище t = 8 мм, подъёмная пластина t = 8 мм
Мощность двигателя: 11 кВт
Используется для подачи сырья в гранулятор
5) Валковый гранулятор
Размер гранул: 4 мм (возможно изготовление под заказ 2–10 мм)
Влажность сырья: 8–12%
Производительность: 2 т/ч
Мощность: 22 кВт
Размер валков: Ø168 × 300 мм
Габаритные размеры: 1550 × 890 × 1150 мм
Материал бандажей валков: марганцовистый сплав
Рама: сталь U-образного профиля № 10
Назначение: грануляция противогололёдных реагентов
6) Барабанный грохот (вибросито)
Барабан: Ø1500 × 5000 мм
Частота вращения: 14 об/мин
Мощность: 5,5 кВт
Производительность: 8–10 т/ч
Габаритные размеры: 5800 × 2000 × 3100 мм
Основной корпус: t = 4 мм
Опорная рама: сталь U-образного профиля № 12
Вал спиральный: утолщённая стальная труба 20#
Размер готовой фракции: 4 мм (или по заказу)
Материал сита: нержавеющая сталь SUS304
Назначение: отсев некондиционных частиц
7) Ленточный конвейер
Ширина ленты: 500 мм
Общая длина: 38 м
Суммарная мощность двигателей: 16,4 кВт (двигатели с медной обмоткой)
Утолщённый противоскользящий резиновый слой
Пятислойная брезентовая лента
Рама: сталь U-образного профиля № 10
8) Ковшовый элеватор
Тип: цепной со стальным ковшом
Ширина ковша: 250 мм
Мощность: 4 кВт
Линейная скорость: 1,6 м/ч
Высота подъёма: 6 м
Толщина корпуса: t = 3 мм
Рама: сталь U-образного профиля № 10
Назначение: подача материала в дробилку
9) Машина для фасовки гранул (упаковочная)
Габаритные размеры: 800 × 900 × 2400 мм
Объём бункера: 1 м³
Размер ленты: 500 × 2000 мм
Оснащена автоматическим зашивом мешков
Общая мощность: 2,42 кВт
Диапазон фасовки: 10–50 кг/мешок
Скорость фасовки: 10–300 мешков/ч
Точность фасовки: погрешность 0,2%
Назначение: фасовка гранул противогололёдных реагентов
10) Электрический шкаф управления
Напряжение: 380 В, 50 Гц, 3 фазы
Индивидуальные кнопки управления для каждого устройства в ручном режиме
Бренд электронных компонентов: Schneider
Оснащён системой пуска «звезда–треугольник» для двигателей мощностью ≥ 11 кВт
Расположение шкафа управления: рядом с гранулятором
В стоимость включены пуско-наладочные работы.
