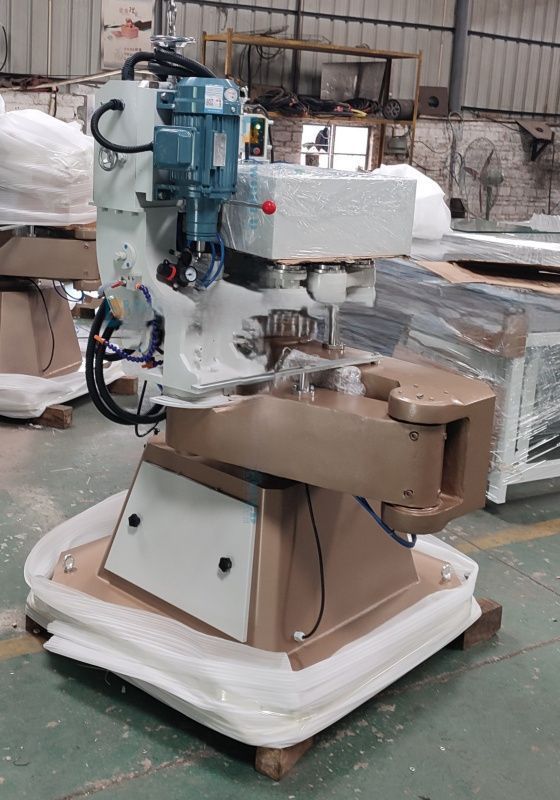

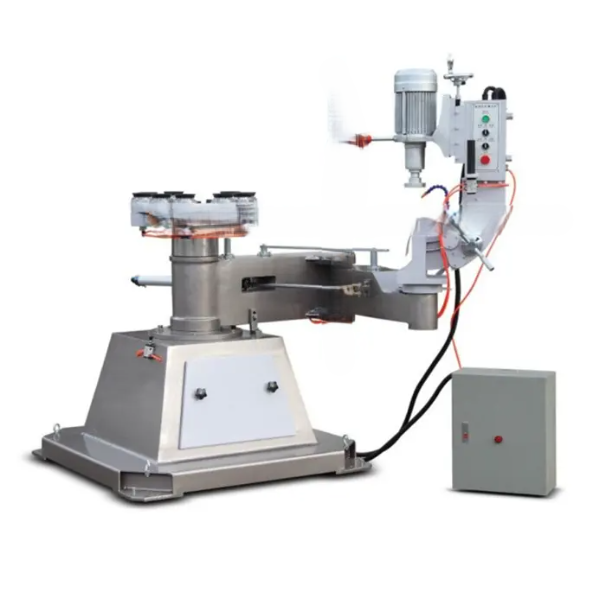

Станок для обработки кромки стекла, модель для стекла 3–25 мм

Станок для обработки кромки стекла, модель для стекла 3–25 мм

Станок для фигурной обработки кромки стекла предназначен для обработки кромок стеклянных листов различного размера и толщины с получением профиля «карандаш», OG (овальный) и других нестандартных форм. Для обработки различных профилей используются разные шлифовальные круги. При использовании чашечного круга и регулировке угла наклона двигателя возможна обработка фаски.

Описание:

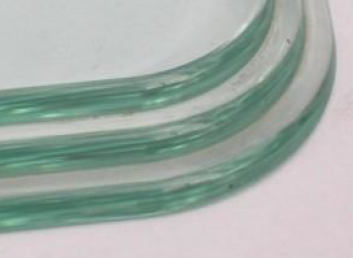

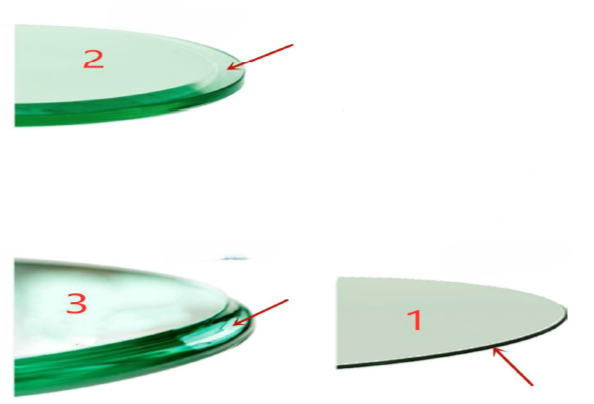

1.     Станок предназначен для шлифовки и полировки внешней кромки стекла (круг, овал, неправильная форма) с получением профиля «карандаш» или OG.

2.     Стекло фиксируется на вакуумном присоске; вращение осуществляется через поворотный стол с моторным приводом или отдельный диск (независимая пятизвёздочная поворотная платформа). Скорость вращения регулируется в зависимости от требований.

3.     Для шлифовки простых форм используется пневматический цилиндр (полуавтоматический режим).

4.     При обработке профиля «карандаш» устанавливаются три шлифовальных круга: для грубой шлифовки, чистовой шлифовки и полировки.

5.     При обработке фаски используются чашечные шлифовальные круги; угол фаски регулируется наклоном шлифовальной головки.

Технические параметры:

Диаметр обрабатываемого стекла - 100–2000 мм

*Примечание: при обработке тонкого стекла размер не должен быть слишком большим.

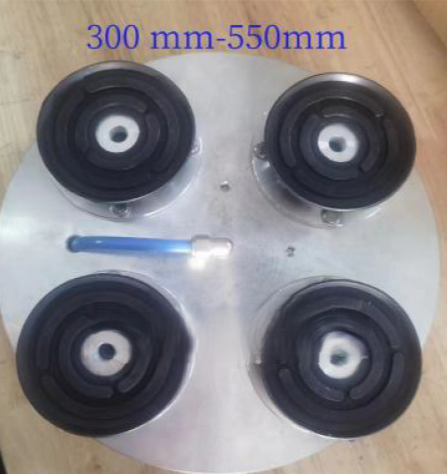

Если диаметр стекла составляет 300–550 мм, требуется приобрести отдельную вакуумную присоску (цена: 143 долл. США).

Толщина стекла - 3–25 мм

Угол фаски - 0–15°

Максимальная ширина фаски - 35 мм

Скорость вращения рабочего стола - 1–4 об/мин

Диаметр шлифовального круга - φ100 мм / φ150 мм (для фаски)

Общая мощность - 2,57 кВт

Вес - 600 кг

Габаритные размеры (Д×Ш×В) - 1200 × 1200 × 1800 мм

В стоимость не включены пуско-наладочные работы.
