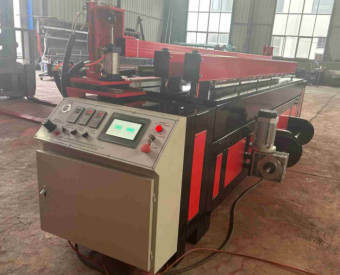

Станок для автоматической сварки пластиковых листов, модель 3 в 1: сварка, гибка, вальцовка

Станок для автоматической сварки пластиковых листов, модель 3 в 1: сварка, гибка, вальцовка

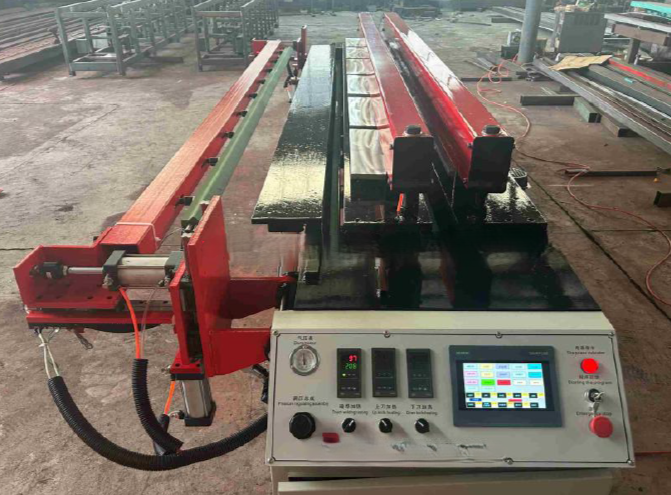

Профессиональный станок для сварки пластиковых листов, который объединяет три функции в одном оборудовании: сварку, гибку и вальцовку пластиковых листов. Станок идеально подходит для производства изделий из термопластичных материалов. Управление через сенсорный экран Siemens PLC обеспечивает простоту настройки, автоматизацию процессов и высокое качество сварных швов.

Технические параметры:

Длина сварки - 300–4000 мм

Толщина сварки - 2–30 мм

Толщина гибки - 3–20 мм

Угол гибки - 5–95°

Прочность сварного шва на разрыв - ≥ 95%

Плоскостность сварного шва - ±0,01 мм

Минимальный диаметр сварного цилиндра - 450 мм

Мощность двигателя вальцовки - 1,5 кВт

Мощность нагрева гибочного ножа - 10 кВт × 2

Мощность нагрева контактной сварки - 12 кВт

Рабочее напряжение - 380 В, 50 Гц, 3 фазы (возможно изменение)

Рабочее давление - 0,5–1,0 МПа (5–8 кгс)

Общий вес - около 2050 кг

Габаритные размеры (Д×Ш×В) - около 4900 × 1250 × 1370 мм

Обрабатываемые материалы - PP, PVC, PA, PE, PVDF, ABS

1.     Пневматические цилиндры — Bai Ling (известный китайский бренд)

2.     Сенсорный экран ПЛК — Siemens

3.     Автоматические выключатели, контакторы переменного тока — Schneider

4.     Кнопка аварийной остановки — Schneider

5.     Материал нагревательного ножа — алюминий (используется тайваньская технология равномерного нагрева)

6.     Покрытие нагревательных пластин — Dupont 380, чистый тефлон (PTFE)

7.     Материал нагревательной трубки — нержавеющая сталь 304

8.     Линейные направляющие — Hiwin (Тайвань)

9.     Время нагрева — 20 минут от запуска до выхода на рабочий режим

10. Регулировка давления — AirTac

11. Ролики для вальцовки пластиковых цилиндров — 4 шт.

12. Конструкция станины — усиленная поперечная балка

13. Материал шаблона рабочего стола — марганцовистая сталь Q345

14. Система управления — ЧПУ Siemens (автоматическое)

15. Размеры сварочного ножа: 4200 × 80 × 25 мм (Д × В × Т)
Размеры верхнего гибочного ножа (V-образный): 4200 × 70 × 50 мм (Д × В × Т)
Размеры нижнего гибочного ножа (плоский): 4200 × 80 × 25 мм (Д × В × Т)
