Описание

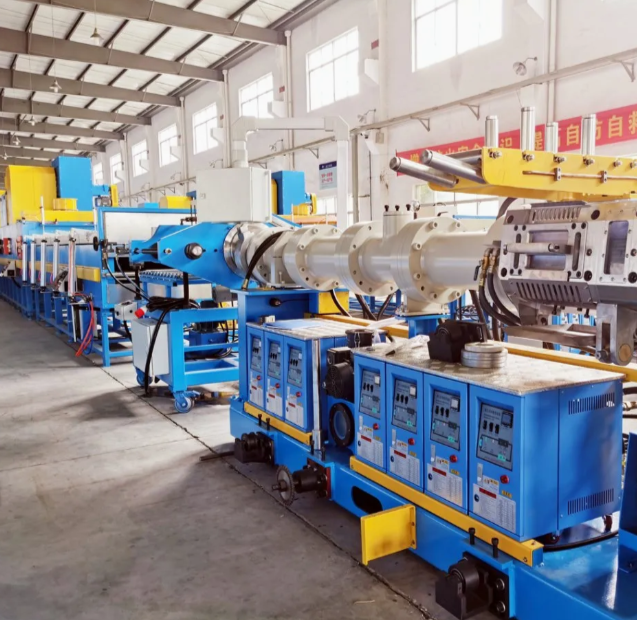

Автоматическое оборудование для производства листов и труб из вспененного материала
1. Экструдер холодного питания диаметром 150 мм (20D) — 1 шт.
2. Конвейер для подачи резины (установленный сверху экструдера) — 1 шт.
3. Головка для производства резинового листа — 1 шт. (максимальная ширина листа 1250 мм)

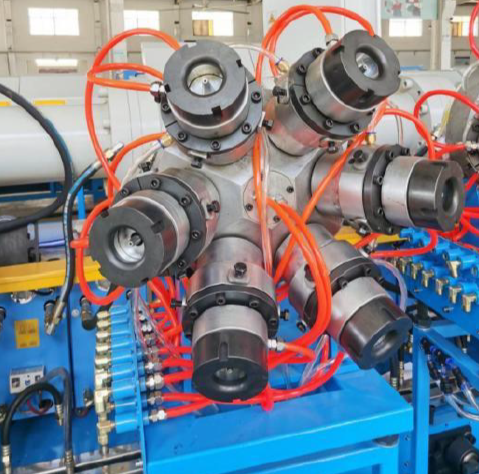

4. Головка для производства резиновых трубок, на 4 трубки одновременно — 1 шт.
5. Головка для производства резиновых трубок, на 9 трубок одновременно — 1 шт.
6. Головка для производства резиновых трубок, на 6 трубок одновременно — 1 шт.
7. Головка для производства резиновых трубок, на 3 трубки одновременно — 1 шт.

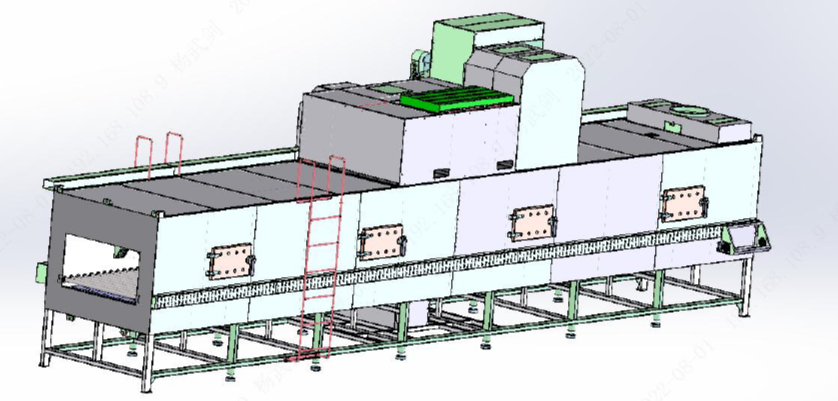

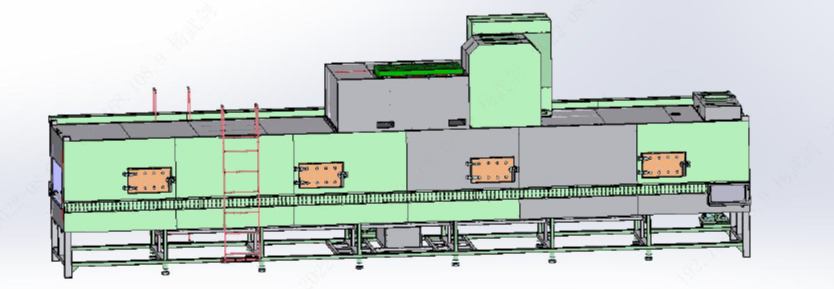

8. Система контроля температуры — 15 комплектов — 1 шт.
9. Роликовый конвейер — 1 шт.

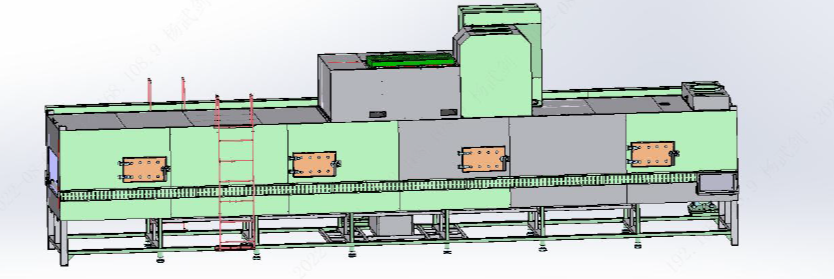

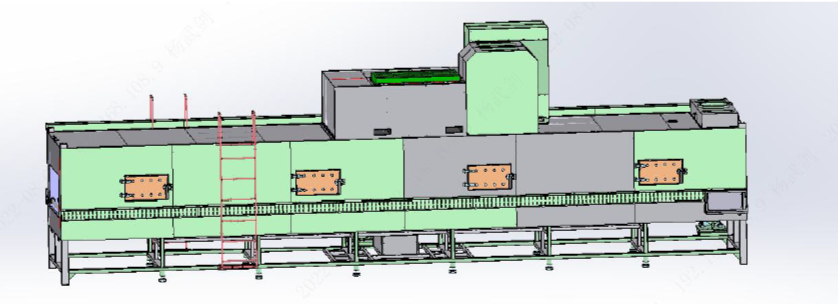

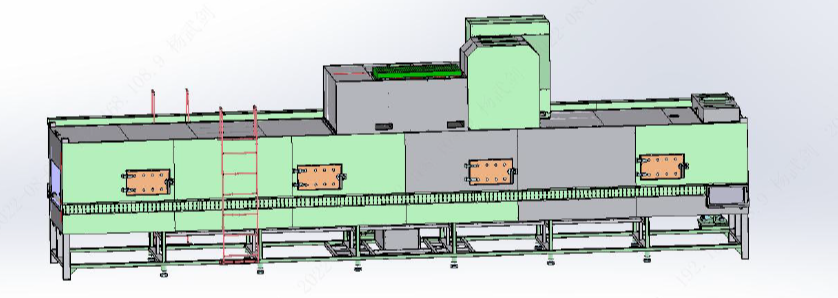

10. Печь горячего воздуха для вулканизации (ширина 1200 мм) — 1 шт.
11. Печь горячего воздуха для вулканизации (ширина 1400 мм) — 1 шт.
12. Печь горячего воздуха для вулканизации (ширина 1600 мм) — 1 шт.
13. Печь горячего воздуха для вулканизации (ширина 1800 мм) — 2 шт.
14. Печь горячего воздуха для вулканизации (ширина 2000 мм) — 2 шт.

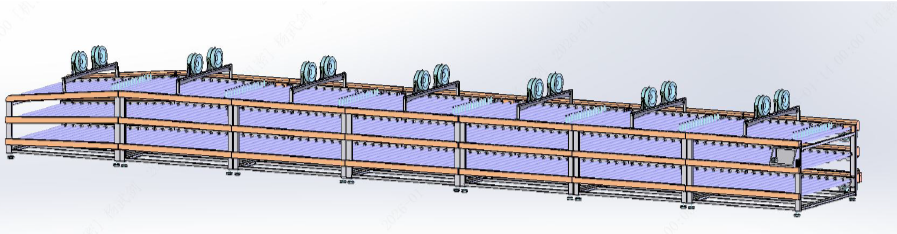

15. Трёхслойная система охлаждения длиной 10 м — 1 шт.

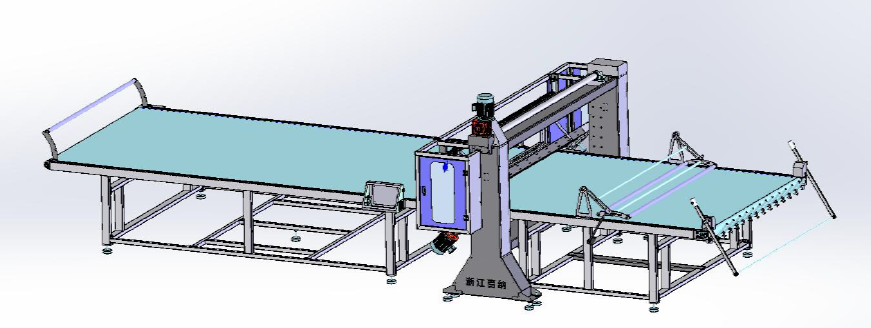

16. Отрезная машина с конвейером и обрезным устройством — 1 шт.
17. Программируемый логический контроллер (ПЛК) — 1 шт.
18. Чиллер мощностью 20 л.с. с баком для воды объёмом 2 м³ — 1 шт.
Условия эксплуатации:
Температура наружного воздуха: 0…+40 °C
Температура в помещении: +5…+40 °C
Максимальная относительная влажность: 50% при 40 °C
Высота над уровнем моря: ≤ 1000 м
Технические жидкости (сжатый воздух, вода):
Сжатый воздух:
Фильтрация: 50 мкм
Температура точки росы: +10 °C
Содержание масла: ≤ 25 мг/м³
Концентрация частиц: ≤ 5 мг/м³
Давление: 5–10 бар
Охлаждающая вода:
Температура: 8–25 °C
Давление: 2,5–3,5 бар
Диапазон pH: 7–9
Жёсткость (по CaCO₃): ≤ 100 ppm
Электропитание:
Вход/выход: 24 В постоянного тока
Напряжение: 3 фазы + заземление
*Следующие позиции не входят в поставку:
Электрические кабели, водопроводные и воздушные соединения от точки подключения до оборудования.
Теплоизоляция.
Смазочные материалы (масло, смазки).
Металлоконструкции, сервисные площадки и опорные конструкции.
Встроенные элементы и фундаментные работы.
Все материалы, необходимые для проведения испытаний и пуско-наладки оборудования.
Общие требования и параметры:
|
Высота центра оборудования |
1050 мм. Высота центра каждого агрегата рассчитывается в соответствии с технологическим процессом вспенивания. |
|
Направление движения по линии |
При взгляде на оборудование — вход справа, выход слева. |
|
Электропитание оборудования |
380 В, 50 Гц (возможно изменение по требованию заказчика) |
|
Требуемый источник пара |
0,5–0,6 МПа |
|
Требуемый источник воды |
0,2 МПа |
|
Бренд низковольтного электрооборудования |
Schneider |
|
ПЛК |
Siemens |
|
Преобразователи частоты |
Siemens |
|
Бренд двигателей |
Innomotics |
|
Скорость производственной линии |
2–15 м/мин |
|
Бренд контроллеров температуры |
Omron |
|
Условия эксплуатации |
Температура 0…40 °C, влажность 50–90% |
|
Аварийная остановка |
Все агрегаты с электроприводом оснащены кнопкой аварийной остановки. |
|
Цвет сигнальных ламп |
Индикатор питания: белый; Индикатор работы: зелёный; Индикатор неисправности: красный. |
|
Органы управления на шкафу |
Кнопки пуска, останова и другие элементы управления |
|
Оборудование соответствует технологическим требованиям. Силовые и пневматические линии проложены рационально, горизонтально и вертикально, что удобно для работы персонала. | |
|
Электрическая система выполнена в виде шкафа управления, включающего систему привода, систему синхронизации, систему регулировки скорости и др. | |
|
Электропроводка выполнена с достаточным запасом, с цветовой маркировкой по назначению и маркировкой клемм. | |
|
Все металлические конструкции окрашены, все обработанные детали прошли антикоррозийную обработку. |
|
Назначение оборудования |

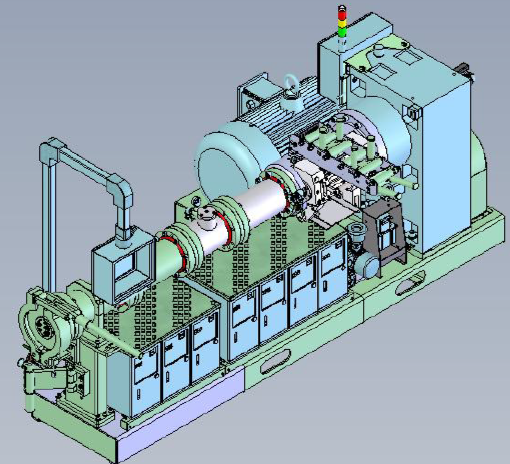

Экструзия резины, выполнение функций смесителя и пластикатора, используется совместно с головкой для экструзионного формования. |
|
Габаритные размеры (Д×Ш×В) |
6600 × 2330 × 2220 мм |
|
Способ подачи |
Экструзионная система |
|
Конструкция подачи |
Боковой прижимной валок передаёт усилие через шнек. |
|
Конструкция подачи |
Шестерня бокового прижимного валка сцеплена с шестернёй шнека; оснащена автоматической системой смазки. |
|
Материал шнека |
38CrMoAL |
|
Твёрдость шнека |
HRC 65–68 |
|
Твёрдость стальной гильзы |
HRC 65–70 |
|
Глубина азотирования |
0,4–0,7 мм |
|
Конструкция шнека |
Оснащён дегазационным каналом, обеспечивает высокую эффективность вакуумирования. |
|
Контроль давления |
Оснащён датчиком давления, значение защиты регулируется от 0 до 50 МПа. |
|
Крепление экструдера |
Непосредственная фиксация (прямая передача усилия) |
|
Соотношение L/D |
20:1 |
|
Диаметр шнека |
150 мм |
|
Частота вращения шнека |
5–45 об/мин |
|
Максимальная производительность |
900–1000 кг/ч (без противодавления) |
|
Система контроля температуры | |
|
Количество зон нагрева / мощность |
6 кВт × 7 |
|
Количество зон охлаждения |
Секция 1 (боковой прижимной валок) |
|
Мощность вакуумного насоса |
1,1 кВт (Shanghai) |
|
Способ регулирования температуры |
Автоматическое управление нагревом и охлаждением через электромагнитные клапаны |
|
Бренд циркуляционных насосов |
Orank |
|
Давление охлаждающей воды |
0,15–2 кгс/см² |
|
Точность регулирования температуры |
±1 °C |
|
Приводная система | |
|
Соединение шнека с редуктором |
Эвольвентное соединение |
|
Передача от двигателя к редуктору |
Ремённая передача |
|
Модель редуктора с закалёнными зубьями |
ZLYJ420-20-5 (эвольвентный) |
|
Мощность двигателя |
315L-4-B3 (160 кВт) |
|
Общая установленная мощность |
≈ 210 кВт |
|
Способ регулировки скорости |
Частотное регулирование
|
|
№ |
Параметр |
Значение |
|
1 |
Наименование оборудования |
Головка для производства резинового листа |
|
2 |
Габаритные размеры (Д×Ш×В) |
2120 × 1620 × 1630 мм |
|
3 |
Материал головки |
40Cr |
|
4 |
Способ нагрева |
Водяная циркуляция с контролем температуры (термостат) |
|
5 |
Совместимый экструдер |
Экструдер 150 мм |
|
6 |
Термическая обработка |
Закалка и цементация (науглероживание) |
|
7 |
Способ обработки поверхности |
Гальваническое покрытие (хромирование) |
|
8 |
Способ крепления |
Непосредственное соединение с экструдером через зажимное кольцо |
|
9 |
Конструкция каналов потока |
Прямолинейное расположение |
|
10 |
Способ закрытия головки |
Привод от гидроцилиндра |
|
11 |
Способ транспортировки |
Роликовый конвейер |
|
12 |
Мощность двигателя конвейера |
0,75 кВт |
|
Параметр |
Значение |
|

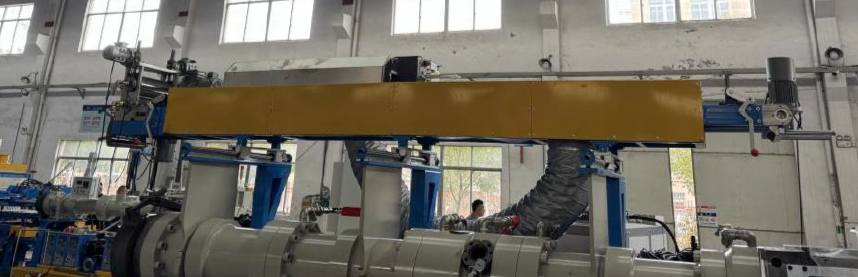

Назначение оборудования |
Избыточный резиновый материал, отделяемый от плоской головки, транспортируется к загрузочному отверстию экструдера. |
|
Состав оборудования |
Участок тянущего устройства возврата, транспортный участок, участок сбора возвращаемого материала |
Участок тянущего устройства возврата:
|
Параметр |
Значение |
|
Участок тянущего устройства возврата |
— |
|
Привод верхнего и нижнего тянущих устройств |
Непосредственное соединение с двигателем |
|
Мощность привода верхнего и нижнего тянущих устройств |
0,75 кВт × 2 |
|
Способ регулировки скорости |
Частотное регулирование |
|
Способ передачи |
Тянущее колесо |
|
Диаметр тянущего колеса |
Ø155 мм |
|
Ширина тянущего колеса |
300 мм |
|
Способ подъёма верхнего тянущего колеса |
Винтовой червячный подъёмник |
|
Модель подъёмника |
SWL1T-24:1-1B-III-80-0.18KW-FZ |
|
Привод подъёма |
Электродвигатель |
|
Мощность двигателя подъёма |
0,18 кВт × 2 |
|
Способ регулировки скорости |
Частотное регулирование |
Транспортный участок:
|
Параметр |
Значение |
|
Транспортный участок |
— |
|
Способ передачи |
Электродвигатель |
|
Мощность двигателя конвейера |
0,75 кВт |
|
Материал ленты конвейера |
Нейлоновая полиэстеровая сетка |
|
Размер ленты конвейера |
6570 × 300 × 2 (с усилением по краям) |
|
Транспортный участок оснащён системой охлаждения и охлаждающими роликами по обоим концам. | |
|
Способ охлаждения |
Охлаждение материала осуществляется путём подачи холодного воздуха через теплоотводы. |
Участок сбора возвращаемого материала:
|
Параметр |
Значение |
|
Участок сбора возвращаемого материала |
— |
|
Способ передачи |
Электродвигатель |
|
Мощность двигателя конвейера |
0,75 кВт |
|
Материал ленты конвейера |
Нейлоновая полиэстеровая сетка |
|
Размер ленты конвейера |
4770 × 300 × 2 (с усилением по краям) |

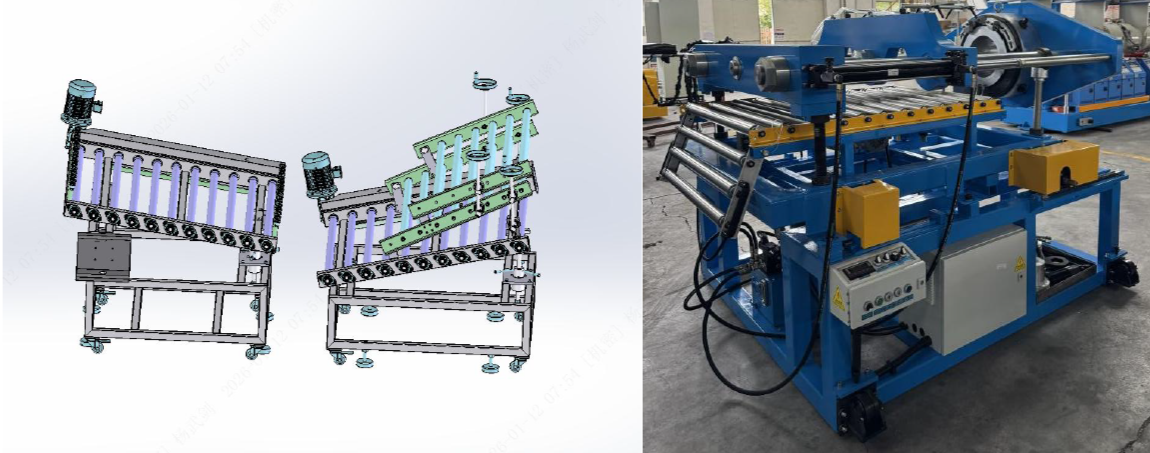

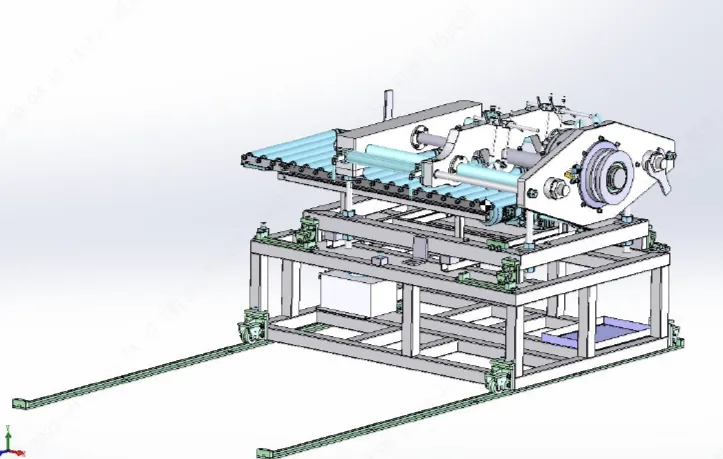

Назначение оборудования - Используется для транспортировки при смене трубных головок и плоских экструдеров.
Габаритные размеры (Д×Ш×В) - 3075 × 1535 × 1570 мм
Состав оборудования - Передний конвейер, задний конвейер

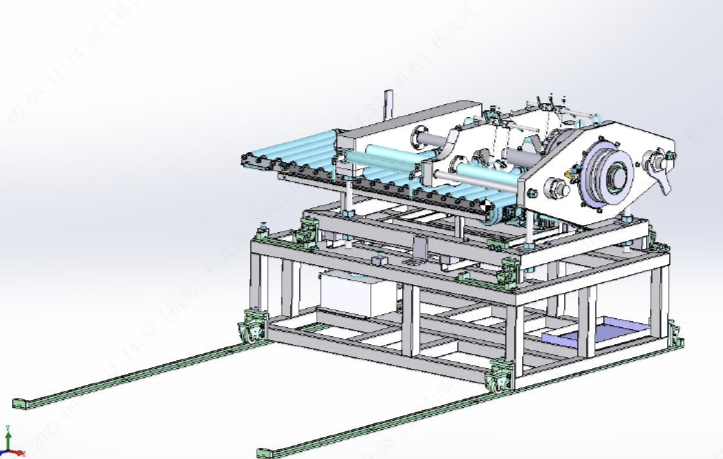

Передний конвейер
Способ транспортировки - Роликовый конвейер
Количество транспортных ярусов - 3 яруса
Рабочая ширина ролика - 1-й ярус: 1050 мм; 2-й и 3-й ярусы: 1000 мм
Способ подъёма 2-го и 3-го ярусов - Регулировка маховиком (вручную)
Привод роликов - Электродвигатель
Мощность двигателя - 0,75 кВт
Способ регулировки скорости - Частотное регулирование
Передача мощности между роликами - Цепная передача
Задний конвейер
Способ транспортировки - Роликовый конвейер
Рабочая ширина ролика - 1000 мм
Привод роликов - Электродвигатель
Мощность двигателя - 0,75 кВт
Способ регулировки скорости - Частотное регулирование
Передача мощности между роликами - Цепная передача

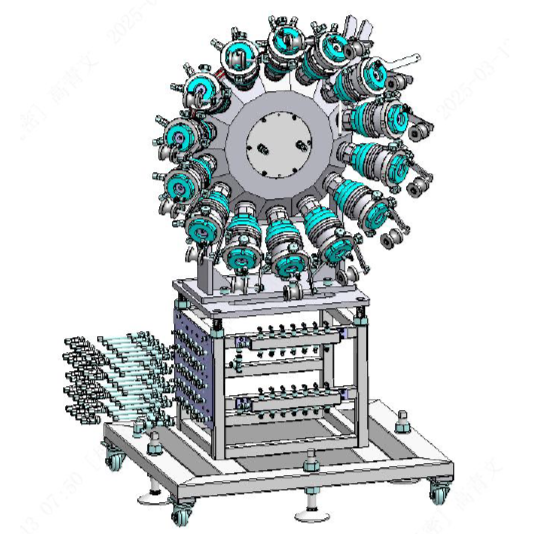

Головка для производства резиновых трубок, на 14 трубок одновременно:
|
Параметр |
Значение |
|
Наименование оборудования |
Головка для производства резиновых трубок, на 14 трубок одновременно |
|
Материал головки |
40Cr |
|
Способ нагрева |
Через термостат, водяная циркуляция |
|
Совместимый экструдер |
Экструдер 200 мм |
|
Способ термической обработки |
Закалка и отпуск, цементация (науглероживание) |
|
Способ обработки поверхности |
Гальваническое покрытие (хромирование) |
|
Способ крепления |
Непосредственное соединение с экструдером через зажимное кольцо |
|
Количество трубок за один проход |
14 шт. |

|
Параметр |
Значение |
|

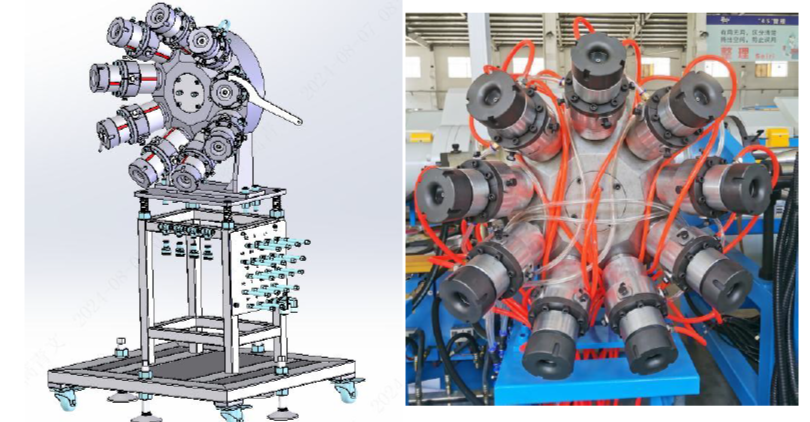

Наименование оборудования |
Головка для производства резиновых трубок, на 9 трубок одновременно |
|
Материал головки |
40Cr |
|
Способ нагрева |
Водяная циркуляция с контролем температуры (термостат) |
|
Совместимый экструдер |
Экструдер 150 мм |
|
Термическая обработка |
Закалка и цементация (науглероживание) |
|
Способ обработки поверхности |
Гальваническое покрытие (хромирование) |
|
Способ крепления |
Непосредственное соединение с экструдером через зажимное кольцо |
|
Количество трубок за один проход |
9 шт. |

|
Параметр |
Значение |
|
Наименование оборудования |
Головка для производства резиновых трубок, на 6 трубок одновременно |
|
Материал головки |
40Cr |
|
Способ нагрева |
Водяная циркуляция с контролем температуры (термостат) |
|
Совместимый экструдер |
Экструдер 200 мм |
|
Термическая обработка |
Закалка и отпуск, цементация (науглероживание) |
|
Способ обработки поверхности |
Гальваническое покрытие (хромирование) |
|
Способ крепления |
Непосредственное соединение с экструдером через зажимное кольцо |
|
Количество трубок за один проход |
6 шт. |

|

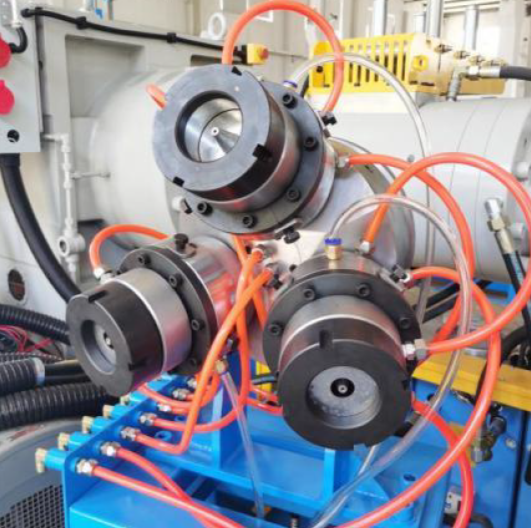

Параметр |
Значение |
|
Наименование оборудования |
Головка для производства резиновых трубок, на 3 трубки одновременно |
|
Материал головки |
40Cr |
|
Способ нагрева |
Водяная циркуляция с контролем температуры (термостат) |
|
Совместимый экструдер |
Экструдер 200 мм |
|
Термическая обработка |
Закалка и отпуск, цементация (науглероживание) |
|
Способ обработки поверхности |
Гальваническое покрытие (хромирование) |
|
Способ крепления |
Непосредственное соединение с экструдером через зажимное кольцо |
|
Количество трубок за один проход |
3 шт. |

|
Параметр |
Значение |
|
Наименование оборудования |

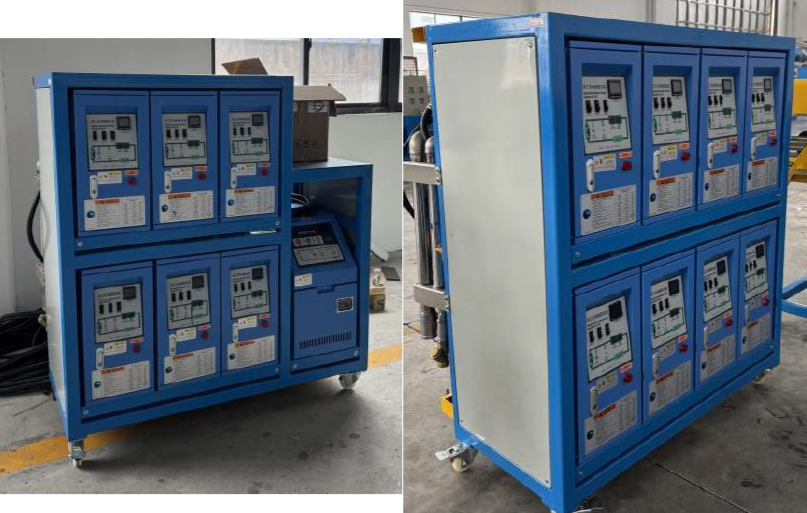

Система контроля температуры — 15 комплектов |
|
Назначение оборудования |
Нагрев головок, поддержание постоянной температуры и предварительный подогрев |
|
Габаритные размеры (Д×Ш×В) |
2685 × 815 × 1465 мм |
|
Количество зон нагрева / мощность |
3 кВт × 14 + 9 кВт × 1 |
|
Бренд циркуляционного насоса |
Olank |
|
Давление охлаждающей воды |
0,15–2 кгс/см² |
|
Точность контроля температуры |
±1 °C |

|
№ |
Параметр |
Значение |
|
1 |
Назначение оборудования |
Высокотемпературный горячий воздух используется для вулканизации резиновых изделий с целью достижения требуемых эксплуатационных характеристик. |
|
2 |
Длина печи |
8 м |
|
3 |
Высота транспортировки изделий |
1050 мм (по поверхности роликов) |
|
4 |
Проходное сечение для изделий |
1200 × 300 (ширина × высота) |
|
5 |
Способ транспортировки |
Металлические ролики |
|
6 |
Ширина ролика |
1140 мм |
|
7 |
Мощность привода |
4,4 кВт (2,2 кВт × 2 шт.) |
|
8 |
Управление скоростью |
Регулирование пропорциональным регулятором |
|
9 |
Способ нагрева |
Электрический |
|
11 |
Мощность электронагрева |
72 кВт |
|
12 |
Мощность и производительность высокотемпературного вентилятора |
5,5 кВт, макс. 240 м³/мин, макс. давление 1380 Па |
|
13 |
Материал внутреннего корпуса |
Нержавеющая сталь |
|
14 |
Температура нагрева |
От комнатной до 200 °C |
|
15 |
Регулирование температуры |
Контроль через регулятор мощности |
|
16 |
Измеритель скорости |
Установлен на шкафу управления со стороны входа оборудования. Шкаф управления скоростью содержит измеритель скорости, переключатель и потенциометр. Единица измерения — м/мин. |
|
17 |
Точность контроля температуры |
Разница температур в любой точке внутри сушильного туннеля не должна превышать 10 °C, колебания в одной точке — ±2 °C. |
|
18 |
Время нагрева от комнатной до 200 °C |
Около 90 минут |
|
19 |
Контроль температуры внутри камеры |
Один температурный регулятор |
|
20 |
Контроль температуры внутри нагревательной камеры |
Один температурный регулятор для защиты от перегрева |
|
21 |
Расположение кнопки аварийной остановки |
Сбоку от шкафа управления |
|
22 |
Расположение шкафа управления |
Со стороны входа оборудования |
|
23 |
Установка твердотельных реле |
В цепи нагревателей |
|
24 |
Блокировочная защита |
При нормальной работе пуск осуществляется в последовательности: сначала привод, затем нагрев; при остановке — сначала нагрев, затем привод. |
|
25 |
Другие функции |
[Аварийная остановка]: при активации все цепи управления отключаются; [Перегрев нагревателя]: нагрев отключается термостатом защиты от перегрева, загорается индикатор неисправности; [Аномальная температура в камере]: нагрев отключается по команде регулятора температуры, загорается индикатор неисправности. |

|
№ |
Параметр |
Значение |
|
1 |
Назначение оборудования |
Высокотемпературный горячий воздух используется для вулканизации резиновых изделий с целью достижения требуемых эксплуатационных характеристик. |
|
2 |
Длина печи |
8 м |
|
3 |
Высота транспортировки изделий |
1050 мм (по поверхности роликов) |
|
4 |
Проходное сечение для изделий |
1600 × 300 (ширина × высота) |
|
5 |
Способ транспортировки |
Металлические ролики |
|
6 |
Ширина ролика |
1540 мм |
|
7 |
Мощность привода |
4,4 кВт (2,2 кВт × 2 шт.) |
|
8 |
Управление скоростью |
Регулирование пропорциональным регулятором |
|
9 |
Способ нагрева |
Электрический |
|
11 |
Мощность электронагрева |
72 кВт |
|
12 |
Мощность и производительность высокотемпературного вентилятора |
5,5 кВт, макс. 240 м³/мин, макс. давление 1380 Па |
|
13 |
Материал внутреннего корпуса |
Нержавеющая сталь |
|
14 |
Температура нагрева |
От комнатной до 200 °C |
|
15 |
Регулирование температуры |
Контроль через регулятор мощности |
|
16 |
Измеритель скорости |
Установлен на шкафу управления со стороны входа оборудования. Шкаф управления скоростью содержит измеритель скорости, переключатель и потенциометр. Единица измерения — м/мин. |
|
17 |
Точность контроля температуры |
Разница температур в любой точке внутри сушильного туннеля не должна превышать 10 °C, колебания в одной точке — ±2 °C. |
|
18 |
Время нагрева от комнатной до 200 °C |
Около 45 минут |
|
19 |
Контроль температуры внутри камеры |
Один температурный регулятор |
|
20 |
Контроль температуры внутри нагревательной камеры |
Один температурный регулятор для защиты от перегрева |
|
21 |
Расположение кнопки аварийной остановки |
Сбоку от шкафа управления |
|
22 |
Расположение шкафа управления |
Со стороны входа оборудования |
|
23 |
Установка твердотельных реле |
В цепи нагревателей |
|
24 |
Блокировочная защита |
При нормальной работе пуск осуществляется в последовательности: сначала привод, затем нагрев; при остановке — сначала нагрев, затем привод. |
|
25 |
Другие функции |
[Аварийная остановка]: при активации все цепи управления отключаются; [Перегрев нагревателя]: нагрев отключается термостатом защиты от перегрева, загорается индикатор неисправности; [Аномальная температура в камере]: нагрев отключается по команде регулятора температуры, загорается индикатор неисправности. |

Печь горячего воздуха для вулканизации (ширина 1800 мм)
|
№ |
Параметр |
Значение |
|
1 |
Назначение оборудования |
Высокотемпературный горячий воздух используется для вулканизации резиновых изделий с целью достижения требуемых эксплуатационных характеристик. |
|
2 |
Длина печи |
8 м |
|
3 |
Высота транспортировки изделий |
1050 мм (по поверхности роликов) |
|
4 |
Проходное сечение для изделий |
1800 × 300 (ширина × высота) |
|
5 |
Способ транспортировки |
Металлические ролики |
|
6 |
Ширина ролика |
1740 мм |
|
7 |
Мощность привода |
4,4 кВт (2,2 кВт × 2 шт.) |
|
8 |
Управление скоростью |
Регулирование пропорциональным регулятором |
|
9 |
Способ нагрева |
Электрический |
|
11 |
Мощность электронагрева |
72 кВт |
|
12 |
Мощность и производительность высокотемпературного вентилятора |
5,5 кВт, макс. 240 м³/мин, макс. давление 1380 Па |
|
13 |
Материал внутреннего корпуса |
Нержавеющая сталь |
|
14 |
Температура нагрева |
От комнатной до 200 °C |
|
15 |
Регулирование температуры |
Контроль через регулятор мощности |
|
16 |
Измеритель скорости |
Установлен на шкафу управления со стороны входа оборудования. Шкаф управления скоростью содержит измеритель скорости, переключатель и потенциометр. Единица измерения — м/мин. |
|
17 |
Точность контроля температуры |
Разница температур в любой точке внутри сушильного туннеля не должна превышать 10 °C, колебания в одной точке — ±2 °C. |
|
18 |
Время нагрева от комнатной до 200 °C |
Около 90 минут |
|
19 |
Контроль температуры внутри камеры |
Один температурный регулятор |
|
20 |
Контроль температуры внутри нагревательной камеры |
Один температурный регулятор для защиты от перегрева |
|
21 |
Расположение кнопки аварийной остановки |
Сбоку от шкафа управления |
|
22 |
Расположение шкафа управления |
Со стороны входа оборудования |
|
23 |
Установка твердотельных реле |
В цепи нагревателей |
|
24 |
Блокировочная защита |
При нормальной работе пуск осуществляется в последовательности: сначала привод, затем нагрев; при остановке — сначала нагрев, затем привод. |
|
25 |
Другие функции |
[Аварийная остановка]: при активации все цепи управления отключаются; [Перегрев нагревателя]: нагрев отключается термостатом защиты от перегрева, загорается индикатор неисправности; [Аномальная температура в камере]: нагрев отключается по команде регулятора температуры, загорается индикатор неисправности. |

|
№ |
Параметр |
Значение |
|
1 |
Назначение оборудования |
Высокотемпературный горячий воздух используется для вулканизации резиновых изделий с целью достижения требуемых эксплуатационных характеристик. |
|
2 |
Длина печи |
8 м |
|
3 |
Высота транспортировки изделий |
1050 мм (по поверхности роликов) |
|
4 |
Проходное сечение для изделий |
2000 × 300 (ширина × высота) |
|
5 |
Способ транспортировки |
Металлические ролики |
|
6 |
Ширина ролика |
1940 мм |
|
7 |
Мощность привода |
4,4 кВт (2,2 кВт × 2 шт.) |
|
8 |
Управление скоростью |
Регулирование пропорциональным регулятором |
|
9 |
Способ нагрева |
Электрический |
|
11 |
Мощность электронагрева |
72 кВт |
|
12 |
Мощность и производительность высокотемпературного вентилятора |
5,5 кВт, макс. 240 м³/мин, макс. давление 1380 Па |
|
13 |
Материал внутреннего корпуса |
Нержавеющая сталь |
|
14 |
Температура нагрева |
От комнатной до 200 °C |
|
15 |
Регулирование температуры |
Контроль через регулятор мощности |
|
16 |
Измеритель скорости |
Установлен на шкафу управления со стороны входа оборудования. Шкаф управления скоростью содержит измеритель скорости, переключатель и потенциометр. Единица измерения — м/мин. |
|
17 |
Точность контроля температуры |
Разница температур в любой точке внутри сушильного туннеля не должна превышать 10 °C, колебания в одной точке — ±2 °C. |
|
18 |
Время нагрева от комнатной до 200 °C |
Около 90 минут |
|
19 |
Контроль температуры внутри камеры |
Один температурный регулятор |
|
20 |
Контроль температуры внутри нагревательной камеры |
Один температурный регулятор для защиты от перегрева |
|
21 |
Расположение кнопки аварийной остановки |
Сбоку от шкафа управления |
|
22 |
Расположение шкафа управления |
Со стороны входа оборудования |
|
23 |
Установка твердотельных реле |
В цепи нагревателей |
|
24 |
Блокировочная защита |
При нормальной работе пуск осуществляется в последовательности: сначала привод, затем нагрев; при остановке — сначала нагрев, затем привод. |
|
25 |
Другие функции |
[Аварийная остановка]: при активации все цепи управления отключаются; [Перегрев нагревателя]: нагрев отключается термостатом защиты от перегрева, загорается индикатор неисправности; [Аномальная температура в камере]: нагрев отключается по команде регулятора температуры, загорается индикатор неисправности. |
|
№ |
Параметр |
Значение |
|
1 |
Назначение оборудования |
Высокотемпературный горячий воздух используется для вулканизации резиновых изделий с целью достижения требуемых эксплуатационных характеристик. |
|
2 |
Длина печи |
8 м |
|
3 |
Высота транспортировки изделий |
1050 мм (по поверхности роликов) |
|
4 |
Проходное сечение для изделий |
2300 × 300 (ширина × высота) |
|
5 |
Способ транспортировки |
Металлические ролики |
|
6 |
Ширина ролика |
2240 мм |
|
7 |
Мощность привода |
4,4 кВт (2,2 кВт × 2 шт.) |
|
8 |
Управление скоростью |
Регулирование пропорциональным регулятором |
|
9 |
Способ нагрева |
Электрический |
|
11 |
Мощность электронагрева |
72 кВт |
|
12 |
Мощность и производительность высокотемпературного вентилятора |
5,5 кВт, макс. 240 м³/мин, макс. давление 1380 Па |
|
13 |
Материал внутреннего корпуса |
Нержавеющая сталь |
|
14 |
Температура нагрева |
От комнатной до 200 °C |
|
15 |
Регулирование температуры |
Контроль через регулятор мощности |
|
16 |
Измеритель скорости |
Установлен на шкафу управления со стороны входа оборудования. Шкаф управления скоростью содержит измеритель скорости, переключатель и потенциометр. Единица измерения — м/мин. |
|
17 |
Точность контроля температуры |
Разница температур в любой точке внутри сушильного туннеля не должна превышать 10 °C, колебания в одной точке — ±2 °C. |
|
18 |
Время нагрева от комнатной до 200 °C |
Около 90 минут |
|
19 |
Контроль температуры внутри камеры |
Один температурный регулятор |
|
20 |
Контроль температуры внутри нагревательной камеры |
Один температурный регулятор для защиты от перегрева |
|
21 |
Расположение кнопки аварийной остановки |
Сбоку от шкафа управления |
|
22 |
Расположение шкафа управления |
Со стороны входа оборудования |
|
23 |
Установка твердотельных реле |
В цепи нагревателей |
|
24 |
Блокировочная защита |
При нормальной работе пуск осуществляется в последовательности: сначала привод, затем нагрев; при остановке — сначала нагрев, затем привод. |
|
25 |
Другие функции |
[Аварийная остановка]: при активации все цепи управления отключаются; [Перегрев нагревателя]: нагрев отключается термостатом защиты от перегрева, загорается индикатор неисправности; [Аномальная температура в камере]: нагрев отключается по команде регулятора температуры, загорается индикатор неисправности. |
|
Параметр |
Значение |
|
Наименование оборудования |
Трёхслойная система охлаждения (10 м) |
|
Назначение оборудования |
Устройство для транспортировки и охлаждения плоских листов или вспененных трубок |
|
Габаритные размеры (Д×Ш×В) |
10000 × 2700 × 2000 мм |
|
Способ транспортировки |
Роликовый конвейер |
|
Количество ярусов |
3 яруса |
|
Мощность двигателей конвейера |
1-й ярус: 0,75 кВт × 3; 2-й ярус: 0,75 кВт × 3; 3-й ярус: 0,75 кВт × 3 |
|
Ширина транспортировки |
2000 мм |
|
Регулирование скорости |
Частотное регулирование |
|
Способ охлаждения |
Воздушное охлаждение |
|
Охлаждение воздухом |
Охлаждающие вентиляторы |

|
№ |

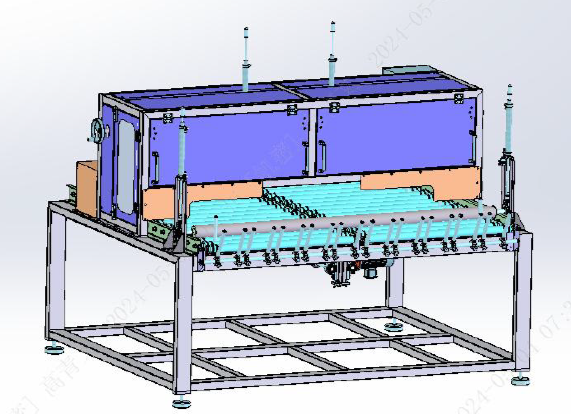

Параметр |
Значение |
|
1 |
Наименование оборудования |
Конвейер с обрезным устройством — 2 м |
|
2 |
Модель оборудования |
PX1-20M-01-00 |
|
3 |
Назначение оборудования |
Регулировка ширины изделия для приведения к требуемым размерам. |
|
4 |
Габаритные размеры (Д×Ш×В) |
2115 × 2650 × 2145 мм |
|
5 |
Способ транспортировки |
Неприводные ролики |
|
6 |
Ширина транспортировки |
Максимум 2 м |
|
7 |
Способ привода |
Электродвигатель |
|
8 |
Мощность двигателя |
0,75 кВт |
|
9 |
Способ регулировки скорости |
Частотное регулирование |
|
10 |
Соединение двигателя и редуктора |
Непосредственное соединение |
|
11 |
Передача мощности от редуктора |
Ремённая передача (O-образный ремень) |
|
12 |
Способ обрезки |
Резка дисковым ножом |
|
13 |
Количество дисковых ножей |
2 комплекта (левый и правый) |
|
14 |
Привод обрезки |
Серводвигатель MS1H3-85B15CB (0,85 кВт) |
|
15 |
Размер лезвия |
Ø250 × Ø32 × 2,8 мм |
|
16 |
Способ подъёма обрезного устройства |
Пневматический |
|
17 |
Регулировка ширины обрезки |
Ручная, с возможностью регулировки левой и правой сторон, фиксация по центру |
|
18 |
Максимальная ширина изделия |
2000 мм |

Отрезная машина
Габаритные размеры (Д×Ш×В) - 9144 × 3720 × 2366 мм
Назначение оборудования - Механизм для продольной резки плоских листов или трубок в соответствии с заданными размерами
Конвейер (3 м) — узел сборки
Длина конвейера - 3 м
Способ передачи привода - Ремённая передача
Модель ленты конвейера - 6665 × 2000 × 2 (с усилением по краям)
Привод - Серводвигатель
Модель серводвигателя - ECMA-C10807RS (0,75 кВт) (A2)
Конвейер (5 м) — узел сборки
Длина конвейера - 5 м
Способ передачи привода - Ремённая передача
Модель ленты конвейера - 10665 × 2000 × 2 (с усилением по краям)
Привод - Серводвигатель
Модель серводвигателя - ECMA-C10807RS (0,75 кВт) (A2)
Узел резки
Способ резки - Беззубая пила (фрикционная)
Привод резки - Электродвигатель
Мощность привода резки - 1,5 кВт
Способ подъёма режущего узла - Электродвигатель
Мощность привода подъёма - 1,5 кВт
Управление скоростью - Управление через непрерывный фотоэлектрический датчик с маятниковым механизмом
Точность расчёта - ±0,5%
Установка длины - Возможна настройка через текстовый дисплей или сенсорный экран по требованию заказчика

В стоимость включены пуско-наладочные работы.
