Представляем высокопроизводительный токарный станок для производства крупногабаритных уплотнительных колец, манжет, прокладок и сальников большого диаметра. Модель с максимальным диаметром точения над станиной 1500 мм и системой управления Siemens предназначена для работы с тяжёлыми и крупными заготовками весом до 500 кг из резины, тефлона (PTFE), полиуретана и других эластомерных материалов.
Описание

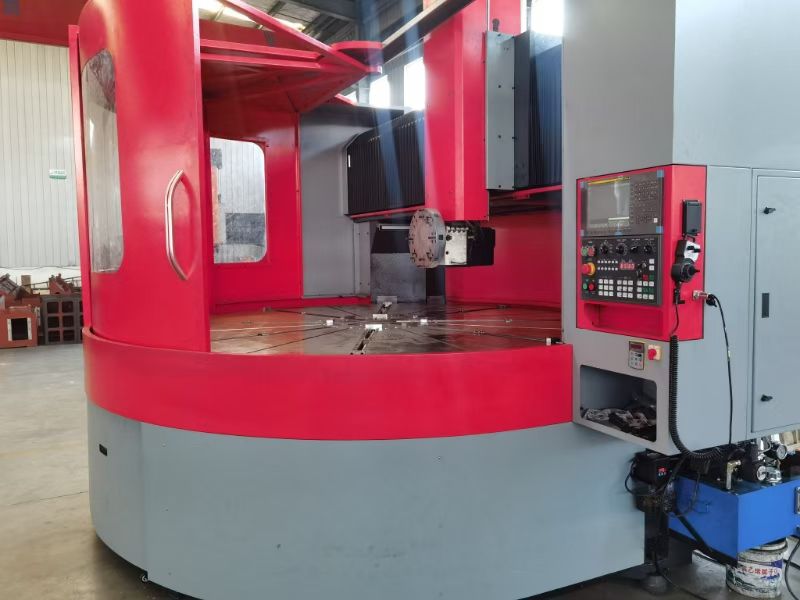

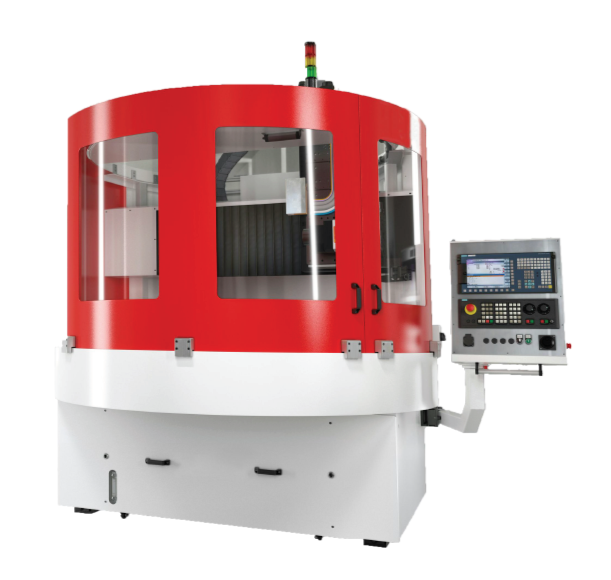

Токарный станок для изготовления уплотнительных колец больших размеров с ЧПУ, модель 1500 мм, Siemens
Базовая конфигурация включает:
Ручной патрон
Револьверная головка VDI30 на 12 позиций

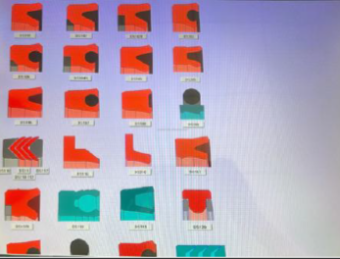

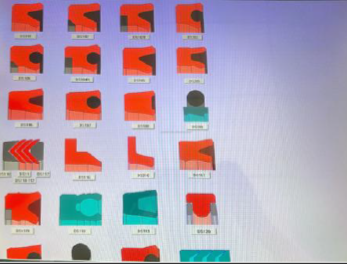

Программное обеспечение для автоматического изготовления уплотнений и компьютер (DMH и Seal Maker)
Пылесос
|

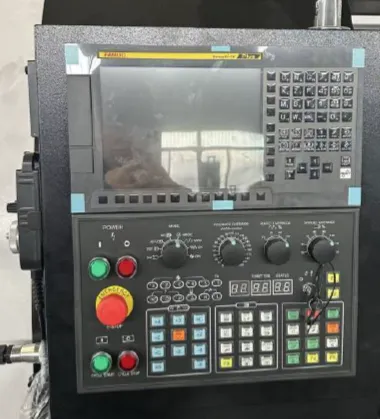

Система управления: |
Fanuc 0i-TF Plus ЧПУ/ Siemens 828D |
|
Общая установленная мощность: |
32 кВА |
|
Напряжение питания: |
3×400 В +6% / -10%, 50 Гц (опционально: трансформатор для другого напряжения) |
|
Напряжение системы управления: |
24 В |
|
Максимальный диаметр точения над станиной: |
1600 мм |
|
Максимальная длина заготовки: |
350 мм |
|
Максимальный вес заготовки: |
500 кг |
|

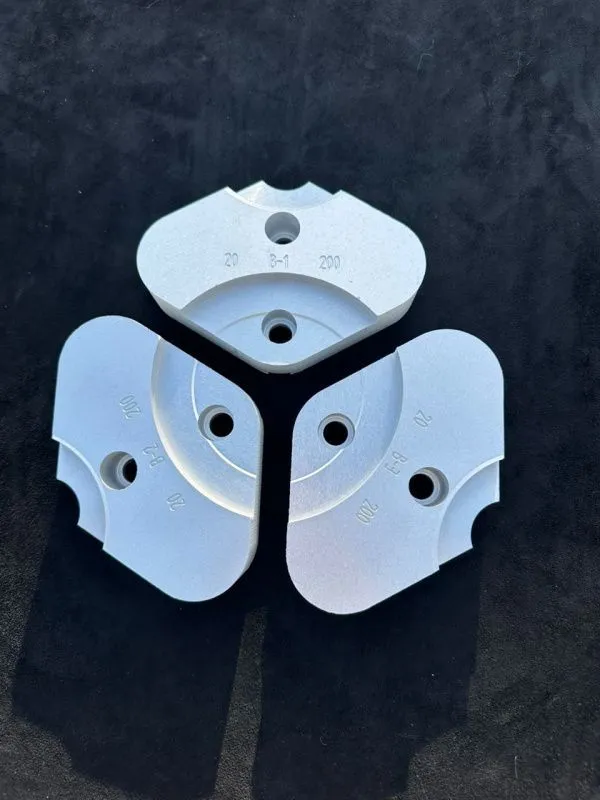

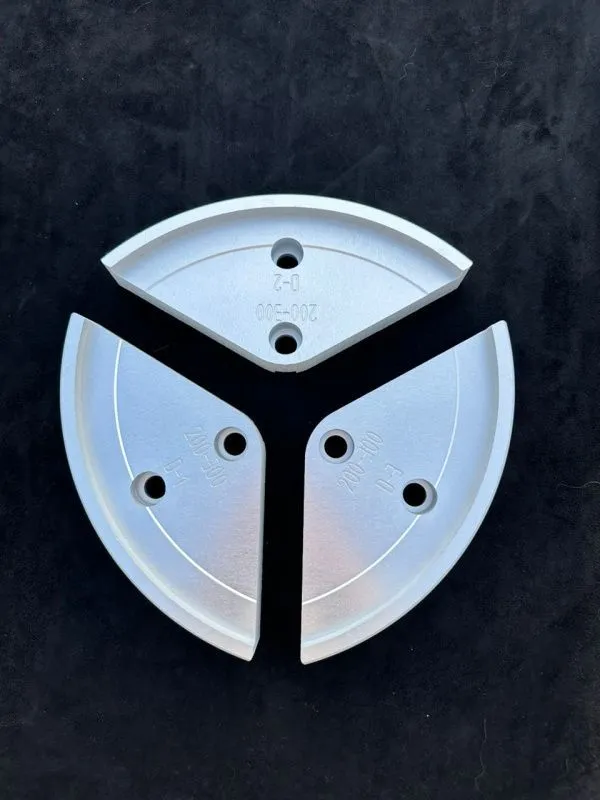

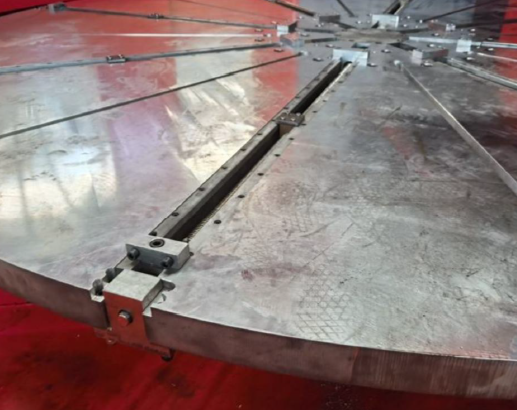

Диаметр стандартного 3-кулачкового патрона: |
1600 мм (макс. 1000 об/мин) |
|
Диаметр прутка (проходное отверстие): |
0 мм |
|
Фланец шпинделя: |
A2-8 |
|
Отверстие шпинделя: |
0 мм |
|

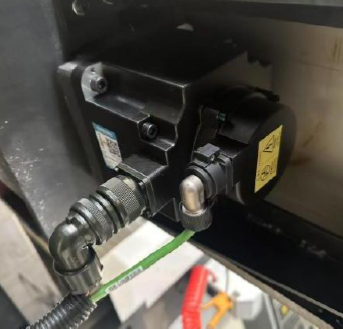

Мощность главного двигателя шпинделя: |
18,5 кВт |
|
Диапазон частоты вращения шпинделя: |
0–1000 об/мин |
|
Максимальный крутящий момент шпинделя: |
420 Н·м |
Суппорт:
Ход по оси X: 900 мм
Ход по оси Z: 650 мм
Скорость быстрого перемещения по оси X: 20 м/мин
Скорость быстрого перемещения по оси Z: 20 м/мин

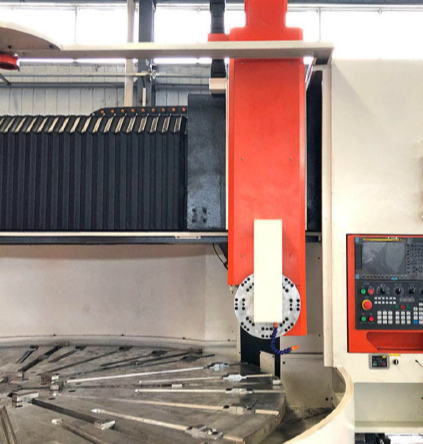

Револьверная головка:
Количество позиций: 12
Сечение резцедержателя: VDI 30
Количество приводных инструментов: 12
Прочее:
Габаритные размеры: Д × Ш × В = 2800 × 2800 × 3000 мм
Объем бака для СОЖ: 200 л
Вес станка: 5800 кг
Области применения:
Производство уплотнительных колец для гидравлики и пневматики, манжет, сальников, прокладок и других резинотехнических изделий для автомобилестроения, промышленного оборудования, нефтегазовой отрасли и специального машиностроения.
В стоимость включены пуско-наладочные работы.
