Описание
Сырьё: гранулы PP

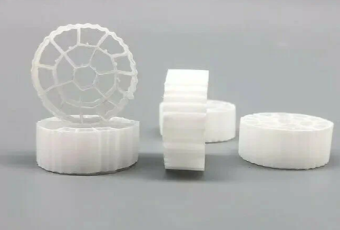

Размер изделия: 16 × 10 мм
Основная комплектация:
Одношнековый экструдер — 1 комплект
Экструзионная головка (фильера) — 1 комплект
Вакуумный калибровочный узел — 1 комплект
Протяжное устройство ленточного типа — 1 комплект
Автоматический станок для прорезки пазов — 1 комплект
Малое протяжное устройство ленточного типа — 1 комплект
Автоматический сервоприводной резак — 1 комплект
Технические характеристики
Одношнековый экструдер
Перерабатываемый материал: гранулы PP
Шнек
Диаметр шнека: 50 мм
Отношение L/D: 28:1
Материал шнека: 38CrMoAlA
Обработка поверхности: азотирование и полировка, твёрдое хромирование, твёрдость: HV910
Цилиндр (гильза)
Материал: 38CrMoAlA
Обработка поверхности: азотирование и полировка, твёрдое хромирование, твёрдость: HV910
Система охлаждения: тихий вентилятор + латунные радиаторы, керамические нагревательные элементы
Редуктор
Шестерни изготовлены из специального сплава и имеют закалённую поверхность зубьев.
Тип: вертикальный
Используется наружная циркуляционная система охлаждения
Приводная мощность:
Мощность: 11 кВт (двигатель переменного тока)
Способ управления: частотное регулирование
Производительность: около 20–25 кг/ч
Головка D (одногнёздная)
Корпус головки — 1 шт.
Материал: 40Cr, дорн (сердечник) имеет твёрдое хромирование
Вакуумный калибровочный узел
Длина вакуумной камеры: 600 мм
Вакуумный насос: 3 кВт × 1 шт.
Водяной насос: 0,37 кВт × 1 шт.
Тип стойки калибровочного узла: регулируемый по осям X, Y, Z
Высота центра: 1050 мм ± 50 мм
Ход вверх-вниз: ±50 мм
Ход влево-вправо: ±50 мм
Ход вперёд-назад: 600 мм
Двигатель хода вперёд-назад: 0,55 кВт
Общая длина ванны: 6000 мм
Материал ванны: нержавеющая сталь
Протяжное устройство
Мощность двигателя: 1,1 кВт (двигатель переменного тока) × 2
Тип: ленточный
Регулировка гусеничного хода: механическая регулировка и пневматический зажим
Скорость протяжки: 0–5 м/мин
Двигатель управляется частотным преобразователем
Автоматический станок для прорезки пазов
Привод роторной секции: 0,75 кВт
Способ управления: частотное регулирование
Малое протяжное устройство
Мощность двигателя: 0,75 кВт (двигатель переменного тока) × 2
Тип: ленточный
Скорость протяжки: 0–5 м/мин
Автоматический сервоприводной резак
Высокоточный, низкоинерционный высокоскоростной серводвигатель Mitsubishi
Контроллер серводвигателя Mitsubishi
ПЛК Siemens для контроля длины изделия
Допуск при резке: ±1 мм
Мощность серводвигателя: 3 кВт
В стоимость включены пуско-наладочные работы
