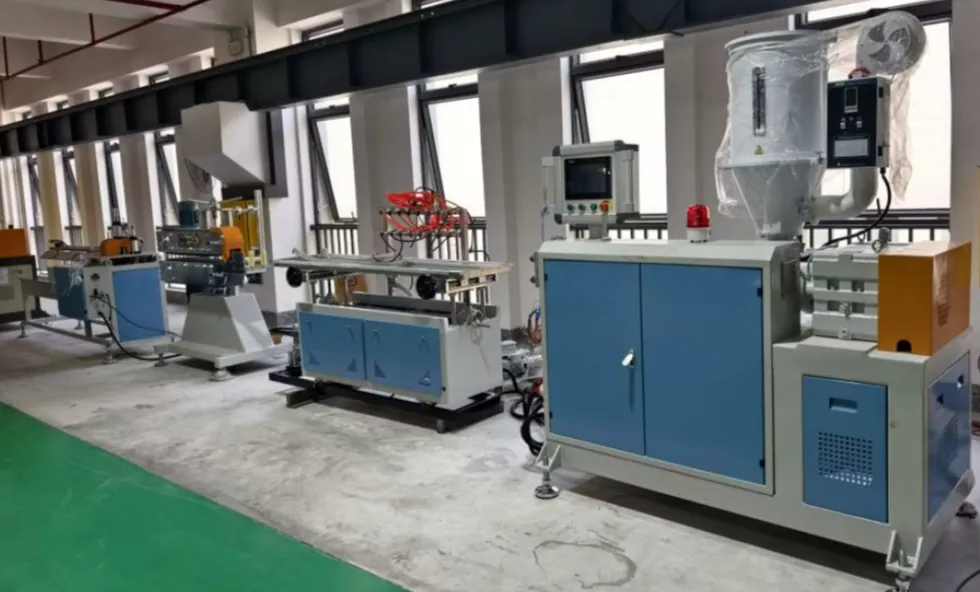

Экструзионная линия для производства светодиодных трубок (поликарбонат), одноцветная модель 20-30 кг/ч

Экструзионная линия для производства светодиодных трубок (поликарбонат), одноцветная модель 20-30 кг/ч

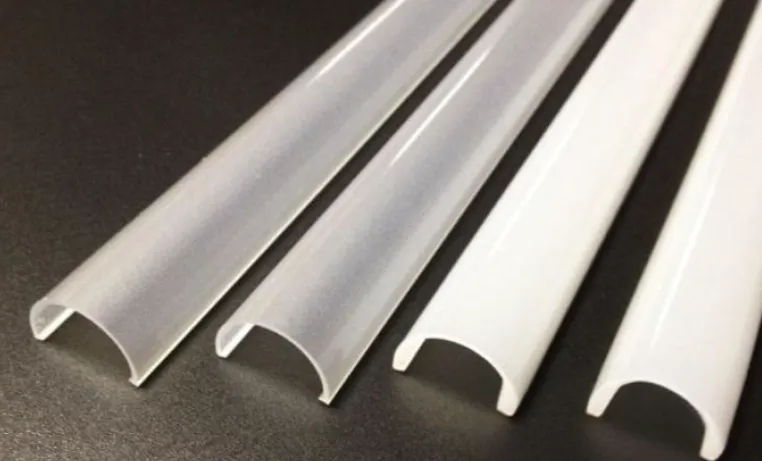

Оборудование предназначено для непрерывного выпуска профилей для светодиодного освещения с высокой точностью и стабильностью. Линия идеально подходит для производств, специализирующихся на изготовлении светодиодной продукции и комплектующих для освещения.

Общие сведения:

Материал: ПК (поликарбонат)

Производительность экструзии: около 20–30 кг/ч

Скорость линии: 1–5 м/мин

Направление работы: справа налево

Напряжение машины: 380 В / 50 Гц / 3 фазы

Комплектация:

Экструзионная машина для производства одноцветных ПК светодиодных труб (без формы) - 1 компл.

Одношнековый экструдер (с ПЛК-управлением) - 1 компл.

Сушилка с бункером на 50 кг - 1 компл.

Автоматический питатель - 1 компл.

Охлаждающая ванна из нержавеющей стали длиной 2,5 м - 1 компл.

Приёмно-тянущее устройство (ленточное) 1,0 м - 1 компл.

Отрезное и укладочное устройство - 1 компл.

Одноцветная форма (фильера) - 1 компл.

Описание:

Одношнековый экструдер:

Диаметр шнека: 50 мм

Отношение L/D: 28:1

Тип шнека: специальный шнек

Диаметр шнека: 50 мм, L/D: 28:1

Материал: высококачественная сталь 38CrMoAlA, азотирование в строгом соответствии с государственным стандартом, твёрдость азотированного слоя: 850–950 HV.

Цилиндр (баррель): высококачественная азотированная сталь 38CrMoAlA, твёрдость азотированного слоя: 950–1050 HV.

Мощность главного двигателя: 15 кВт (известный китайский бренд).

Тип управления - Частотный преобразователь (бренд ABB)

Мощность нагревателей - 3 кВт × 6 зон = 18 кВт (нагреватели из нержавеющей стали, с кожухами из нержавейки)

Охлаждающие вентиляторы - 0,18 кВт × 3 = 0,54 кВт

Редуктор - С закалёнными зубьями (известный отечественный бренд, технология JB/T). Шестерни проходят цементацию и шлифовку, высокая прочность, большой крутящий момент, низкий уровень шума.

Электрический шкаф управления - 1 комплект

Панель управления - Сенсорный экран Siemens PLC

Контакторы переменного тока - Бренд Schneider

 2.5-метровая охлаждающая ванна из нержавеющей стали

Длина ванны: 2,5 м

Вакуумный насос: 2,2 кВт (1 комплект)

Водяной насос: 0,37 кВт (1 комплект)

Двигатель перемещения: 0,75 кВт (1 комплект)

Рама ванны с регулировкой по трём осям: 1 комплект (включая ручное управление влево-вправо, двигатель для перемещения вперёд-назад, точки подключения вакуума и воды)

Приёмно-тянущее устройство (ленточное) 1,0 м

Мощность двигателя: 2,2 кВт (известный китайский бренд)

Тип управления: частотный преобразователь (бренд ABB)

Лента — из гибкого материала, антискользящая

Две ленты синхронизированы

Скорость линии: 1–6 м/мин

Отрезное и укладочное устройство

Мощность пильного привода: 1,1 кВт (высокоскоростной двигатель)

Используется пневматическая система зажима

Установка длины отреза с помощью фотоэлектрического датчика

Длина: 350–1800 мм

Пневматический механизм опрокидывания

Допуск по длине реза: ±0,5 мм

Система управления

Стандартная модель системы управления: управление с помощью обычных переключателей и кнопок. Нагрев цилиндра и формы контролируется цифровыми регуляторами температуры.

Используются контакторы бренда Schneider.

В стоимость включены пуско-наладочные работы.
